M5STACK M5STACK-M039

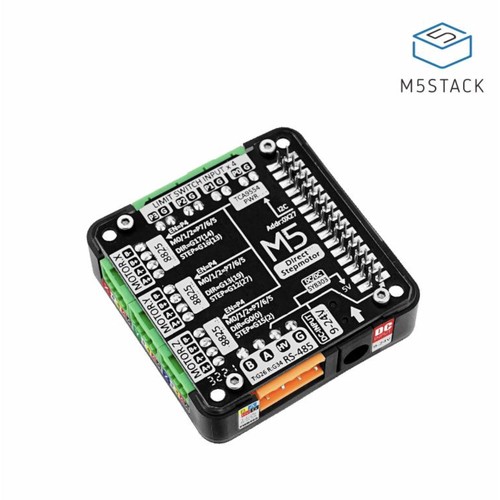

【7476】M5Stack用HR8825搭載 ステッピングモータードライバモジュール
HR8825チップを搭載した、3軸バイポーラステッピングモータードライバモジュールです。ESP32のM5Coreシリーズ製品と使用することで、モーターをそれぞれ独立して、もしくは複数軸モーターを組み合わせて操作できます。
TCA9554拡張チップを搭載しており、四つの拡張入力ターミナルと、三つのステッピングモータステップ設定用出力、ドライブチップの駆動制御出力に接続されています。I2Cインターフェースコントロールを通じて、8個の拡張I/Oのステータスを管理/コントロールできます。外部リミットスイッチ、ソフトウェアでのマイクロステップ数調整、モーターブレーキも備えています。PWR485通信インターフェース(RS485 + 9-24 V入力)とDCジャックが搭載されており、通信と電源供給に使用できます。UIFLOWをダウンロードすることで簡単に使い始めることができます。
ESP32-GRBLファームウェアとウェブコントロールを備え、シグナル出力の設定を簡単に行えるほか、3Dプリンターやロボットアームなど精度の高いポジショニングが必要な用途にも使用できます。
TCA9554拡張チップを搭載しており、四つの拡張入力ターミナルと、三つのステッピングモータステップ設定用出力、ドライブチップの駆動制御出力に接続されています。I2Cインターフェースコントロールを通じて、8個の拡張I/Oのステータスを管理/コントロールできます。外部リミットスイッチ、ソフトウェアでのマイクロステップ数調整、モーターブレーキも備えています。PWR485通信インターフェース(RS485 + 9-24 V入力)とDCジャックが搭載されており、通信と電源供給に使用できます。UIFLOWをダウンロードすることで簡単に使い始めることができます。
ESP32-GRBLファームウェアとウェブコントロールを備え、シグナル出力の設定を簡単に行えるほか、3Dプリンターやロボットアームなど精度の高いポジショニングが必要な用途にも使用できます。
注意
電源がオンの状態でのモータープラグの抜き差しは避けてください。モジュールの破損を防ぐため、操作は機器の電源をオフにした後に行ってください。
本店一階電源がオンの状態でのモータープラグの抜き差しは避けてください。モジュールの破損を防ぐため、操作は機器の電源をオフにした後に行ってください。
