M5STACK M5STACK-S002

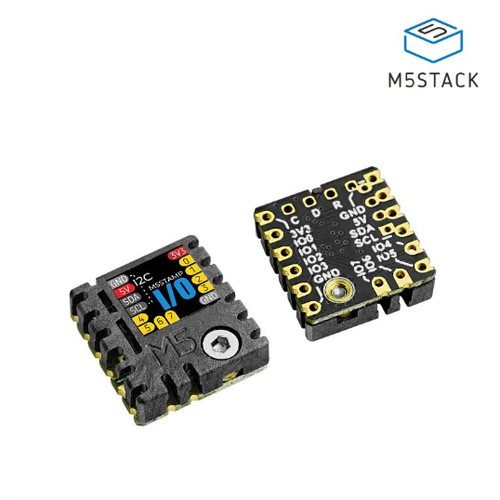

【8190】M5Stamp STM32F0搭載 拡張I/Oモジュール
STM32F030メインコントローラベースのI/O拡張ボードです。I2C通信インターフェースを使用し、拡張I/Oを8基備えています。各I/Oはそれぞれ独立したデジタルI/OやADC、サーボコントロール、RGB LEDコントロールモードの設定に対応しています。
デバイスI2Cアドレスの設定に対応しており、ひとつのI2Cバスに本製品を複数マウントしてI/Oリソースを拡張できます。
ライトやサーボのコントロールにともなう複数のデジタル/アナログ信号取得などの用途に適しています。
特徴
8チャンネル入出力拡張
デジタル入出力
ADC入力
サーボコントロール(PWM)
RGB LEDコントロール
I2C通信インターフェース :
I2Cアドレスの変更に対応
複数のはんだ付けオプション
3タイプのはんだ付け方法に対応(MT、DIP、ジャンパワイヤ)
高温に耐えるプラスチックシェル、最大温度 230℃
用途
I/O拡張
サーボのコントロール
マルチライトコントロール
マルチアナログ信号取得
仕様
MCU : STM32F030
I2Cアドレス : 0x45(デフォルト)
I/O拡張数 : 8
対応I/Oモード : デジタル入出力、ADC、サーボコントロール、RGB LEDコントロール
対応I/O入出力レベル : 3.3 V
重量 : 2.5 g
サイズ : 15 x 4.7 x 16 mm
内容物
1 x 拡張 I/Oモジュール
1 x HY2.0-4Pケーブル
1 x 六角レンチ 1.5 mm
デバイスI2Cアドレスの設定に対応しており、ひとつのI2Cバスに本製品を複数マウントしてI/Oリソースを拡張できます。
ライトやサーボのコントロールにともなう複数のデジタル/アナログ信号取得などの用途に適しています。
特徴
8チャンネル入出力拡張
デジタル入出力
ADC入力
サーボコントロール(PWM)
RGB LEDコントロール
I2C通信インターフェース :
I2Cアドレスの変更に対応
複数のはんだ付けオプション
3タイプのはんだ付け方法に対応(MT、DIP、ジャンパワイヤ)
高温に耐えるプラスチックシェル、最大温度 230℃
用途
I/O拡張
サーボのコントロール
マルチライトコントロール
マルチアナログ信号取得
仕様
MCU : STM32F030
I2Cアドレス : 0x45(デフォルト)
I/O拡張数 : 8
対応I/Oモード : デジタル入出力、ADC、サーボコントロール、RGB LEDコントロール
対応I/O入出力レベル : 3.3 V
重量 : 2.5 g
サイズ : 15 x 4.7 x 16 mm
内容物
1 x 拡張 I/Oモジュール
1 x HY2.0-4Pケーブル
1 x 六角レンチ 1.5 mm
