DEV-18426

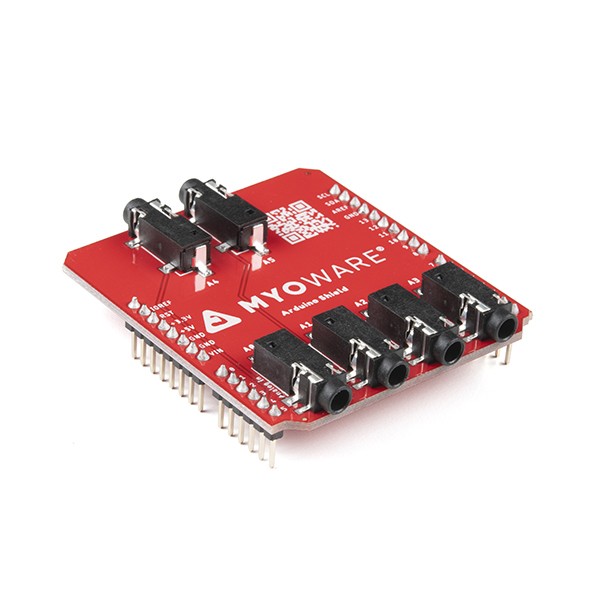

MyoWare 2.0 Arduino Shield
MyoWare 2.0 Arduinoシールドは、3.5mm TRS-TRSオーディオケーブルを使ってMyoWare 2.0マッスルセンサとリンクシールドを最大6台まで簡単に接続できるよう設計されています。
ボードにはあらかじめオス型ヘッダーが搭載されているので、Arduinoにスタックしてセンサーを接続するだけで、最大6つの筋群を読み取ることができます!
Arduinoシールドは、Arduino Uno R3規格のフットプリントを持つ開発ボードに直接取り付けられます。
Arduinoの6本のアナログ入力ピン(A0-A5)はすべてこのシールド上に確保されています。
Arduinoシールドの背面には、出力電圧を5V(デフォルト)または筋肉センサー用の3.3Vに選択するための電源ジャンパーが含まれています。
MyoWare 2.0リンクシールドとTRS-TRSケーブルは、MyoWare 2.0マッスルセンサ1つにつき1本ずつ必要です。
注: MyoWareおよびケーブルシールドは、人間やその他の動物の病気やその他の状態の診断、または病気の治療、軽減処置、予防に使用することを意図したものではありません。
MyoWare 2.0エコシステムは、Advancer Technologies社の低コストでArduino互換のオールインワン筋電(EMG)センサーであるMyoWare 2.0 Muscle Sensorと簡単にインターフェースできるシールドで構成されています。
この革新的なコネクターシステムにより、ユーザーはコンパクトなロープロファイルで簡単にシールドをスナップして、マイクロコントローラーのアナログ入力に接続し、ターゲット筋肉の生、フィルタリング、整流された電気活動を測定することができます。
これにより、基板間のはんだ付け接続が不要になります。
■ 仕様
6x 3.5mm TRS コネクタ
オス型ヘッダー
Arduino Uno R3 標準フットプリント
3.3V/5V電源ジャンパー
ボード寸法:53.34mm x 59.69mm (2.10" x 2.35")
ボードにはあらかじめオス型ヘッダーが搭載されているので、Arduinoにスタックしてセンサーを接続するだけで、最大6つの筋群を読み取ることができます!
Arduinoシールドは、Arduino Uno R3規格のフットプリントを持つ開発ボードに直接取り付けられます。
Arduinoの6本のアナログ入力ピン(A0-A5)はすべてこのシールド上に確保されています。
Arduinoシールドの背面には、出力電圧を5V(デフォルト)または筋肉センサー用の3.3Vに選択するための電源ジャンパーが含まれています。
MyoWare 2.0リンクシールドとTRS-TRSケーブルは、MyoWare 2.0マッスルセンサ1つにつき1本ずつ必要です。
注: MyoWareおよびケーブルシールドは、人間やその他の動物の病気やその他の状態の診断、または病気の治療、軽減処置、予防に使用することを意図したものではありません。
MyoWare 2.0エコシステムは、Advancer Technologies社の低コストでArduino互換のオールインワン筋電(EMG)センサーであるMyoWare 2.0 Muscle Sensorと簡単にインターフェースできるシールドで構成されています。
この革新的なコネクターシステムにより、ユーザーはコンパクトなロープロファイルで簡単にシールドをスナップして、マイクロコントローラーのアナログ入力に接続し、ターゲット筋肉の生、フィルタリング、整流された電気活動を測定することができます。
これにより、基板間のはんだ付け接続が不要になります。
■ 仕様
6x 3.5mm TRS コネクタ
オス型ヘッダー
Arduino Uno R3 標準フットプリント
3.3V/5V電源ジャンパー
ボード寸法:53.34mm x 59.69mm (2.10" x 2.35")
