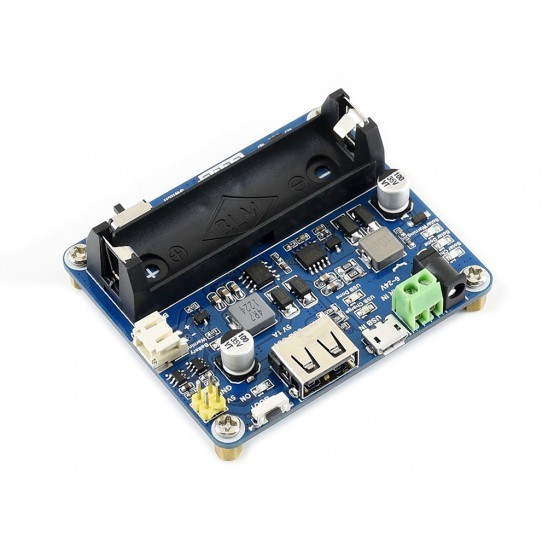

WaveShare Solar Power Manager (EN) 16120
【16120】ソーラーパワーマネジメントモジュール 6~24V ソーラーパネル用
このソーラーパワーマネジメントモジュールは6~24Vのソーラーパネルか、USB給電で3.7VのLi-po/Li-ion電池を充電することが出来ます。
MPPT(Maximum Power Point Tracking)機能と保護回路を搭載している為、高効率かつ安全に安定した充電が可能です。
ローパワーなIoT機器にお勧めです。
特徴
MMPT充電機能でソーラーパネルからの充電を効率的に行うことが可能
ソーラーパネル充電とUSB充電に対応
6V~24VのソーラーパネルはDCジャックかスクリューターミナルに接続
5V出力端子としてピンヘッダとUSBの二系統が利用可能
搭載されている電解コンデンサとチップセラミックコンデンサーでリップルを低減し性能を安定化
3.7Vの14500Li-ion電池とPH2ピンタイプのLI-Po電池を使用可能
ソーラーパネルとバッテリーの状況を確認できるLEDインジケーター搭載
保護回路は過充電・過放電・逆接続・オーバーヒート・過電流を監視
Solar panel input voltage (SOLAR IN): 6V~24V
Micro USB input voltage (USB IN): 5V
Pinheader / USB output (USB OUT): 5V 1A
Charging cutoff voltage: 4.2V±1%
Over discharging protection voltage: 2.9V±1%
Solar panel charge efficiency:: ~78%
USB charge efficiency:: ~82%
3.7V battery boost output efficiency: ~86%
Max quiescent current: <2mA
Operating temperature: -40℃~85℃
Dimension: 65.2mm × 56.2mm × 22.9mm
MPPT(Maximum Power Point Tracking)機能と保護回路を搭載している為、高効率かつ安全に安定した充電が可能です。
ローパワーなIoT機器にお勧めです。
特徴
MMPT充電機能でソーラーパネルからの充電を効率的に行うことが可能
ソーラーパネル充電とUSB充電に対応
6V~24VのソーラーパネルはDCジャックかスクリューターミナルに接続
5V出力端子としてピンヘッダとUSBの二系統が利用可能
搭載されている電解コンデンサとチップセラミックコンデンサーでリップルを低減し性能を安定化
3.7Vの14500Li-ion電池とPH2ピンタイプのLI-Po電池を使用可能
ソーラーパネルとバッテリーの状況を確認できるLEDインジケーター搭載
保護回路は過充電・過放電・逆接続・オーバーヒート・過電流を監視
Solar panel input voltage (SOLAR IN): 6V~24V
Micro USB input voltage (USB IN): 5V
Pinheader / USB output (USB OUT): 5V 1A
Charging cutoff voltage: 4.2V±1%
Over discharging protection voltage: 2.9V±1%
Solar panel charge efficiency:: ~78%
USB charge efficiency:: ~82%
3.7V battery boost output efficiency: ~86%
Max quiescent current: <2mA
Operating temperature: -40℃~85℃
Dimension: 65.2mm × 56.2mm × 22.9mm
※Li-ion・Li-po以外のバッテリーを使用しないでください。重大な事故に発展する可能性がございます。
※※本商品を使用した事で起きる事故や怪我につきまして、一切責任は負いません。
※こちらはサイズオーバーな為ネコポス・ゆうパケット不可商品です。
本店一階※※本商品を使用した事で起きる事故や怪我につきまして、一切責任は負いません。
※こちらはサイズオーバーな為ネコポス・ゆうパケット不可商品です。
