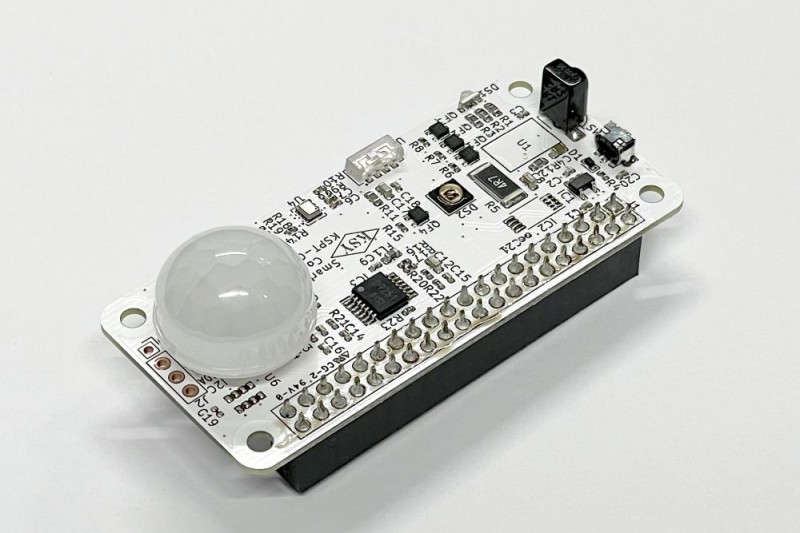

KSYオリジナルのminiHATです。

温湿度や明るさ、人感検知、気圧といったセンサーを1枚のHATに搭載しました。
また赤外線の発光・受光モジュールも搭載しており、本製品1枚で環境モニタリングや学習リモコンなど様々な用途でご利用頂けます。
Raspberry Piを販売するKSYならではの視点であったらいいな、を盛り込みました!

■ 特長
▼各種センサーをこの1枚で
本製品には温湿度、気圧、人感検知、環境光のセンサー各種を搭載しています。
工場などの環境モニタリング機器や、センサーを用いた学習などにもご使用頂け、複数のセンサーを用意する手間も必要ありません!

▼赤外線でリモコン作りも!
赤外線発光モジュール、赤外線受光モジュールを搭載しているので、本製品で学習リモコンを製作することが可能です。
日本国内のリモコンで一般的に使われている波長950nm、周波数38KHzのモジュールを採用しており、多数の機器の制御が可能です。
また、赤外線発光モジュールは150°という広い照射角のモジュールを採用しており、広いエリアの制御が行えます。
(相手側機器の性能にも依存します)

▼I2Cデバイスの拡張も
I2Cデバイスの拡張が行える端子を搭載しています。
必要に応じてはんだ付けで接続頂けます。

▼LED/スイッチ搭載
RGB LED及びスイッチを搭載しています。
ステータス表示や操作など、本製品をより便利にご使用頂けます。

■仕様
メーカー / 販売元:KSY
製品型番:KSPST000000002

▼温湿度センサー
型番:SHT30-DIS-B2.5KS
測定温度範囲:-40～+125℃
測定湿度範囲:0～100%
測定温度精度:±0.2℃(Typ.)
測定湿度精度:±2%(Typ.)
通信インターフェース:I2C(Address 0x44)

▼絶対圧センサー
型番:2SMPB-02E
測定圧力範囲:30k～110kPa
測定圧力精度:
±50Pa(0～65℃)
±80Pa(-20～0℃)
通信インターフェース:I2C(Address 0x77)

▼焦電センサー
型番:IRA-S210ST01
アンプ:BD9251FV-E2(ROHM)
接続:GPIO

▼環境光センサー
型番:VEML7700-TT
測定範囲:0.0072-120000 lx
測定精度:≦10%
通信インターフェース:I2C(Address 0x10)

▼赤外線受光モジュール
型番:TSOP38238
キャリア周波数:38KHz
受光波長:950nm
通信インターフェース:GPIO

▼赤外LED
型番:SFH 4726AS A01
照射波長:940nm
半値角:75°
最大電流値:500mA(回路定数にて設定)

▼RGB LED
型番:EASV3015RGBA0

▼スイッチ
型番:SKRTLAE010

▼インターフェイス
・40ピン GPIO ヘッダ×1
・I2C
・RGB LED×1
・スイッチ×1

動作温度範囲:-20～+55 ℃ (Raspberry Pi 本体は除く)
動作湿度範囲:0～100 %(Raspberry Pi 本体は除く)
保存温度範囲:-40～+80 ℃(Raspberry Pi 本体は除く)
保存湿度範囲:-0～100 %(Raspberry Pi 本体は除く)
フレネルレンズ:SENBA SENSING S9013
サイズ:65×30mm(コネクタ部含まず)

▼内容物
Smart Remote Control HAT×1
フレネルレンズ×1
スペーサー M2.5×11mm ×4
ボルト M2.5×5mm ×4
取扱説明書×1

本製品にはRaspberry Pi本体は含まれません。別途お買い求め下さい。
