SparkFun SEN-18088

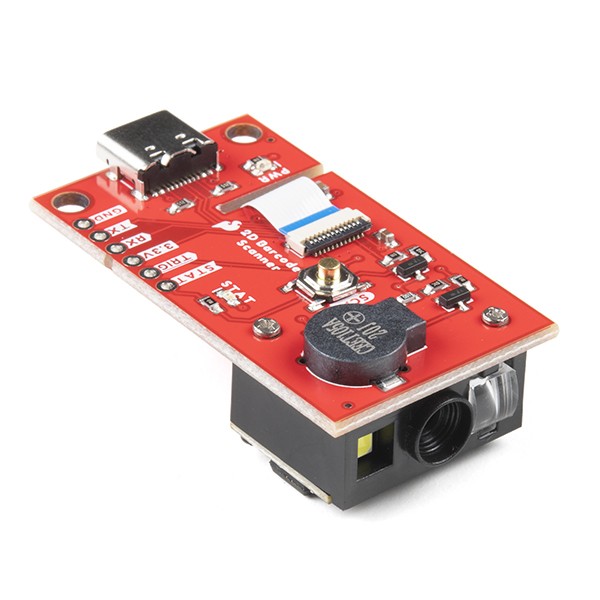

SparkFun 2D Barcode Scanner Breakout
SparkFun 2D Barcode Scanner Breakoutは、DYScanのDE2120バーコードスキャナーモジュールを搭載した、小さなブレークアウトボードです。
DE2120は、カメラとオンボード画像処理により、20種類のバーコード(1次元と2次元の両方)を読み取り、UPCコードからQRコードまであらゆるものを識別し、デコードします。
このモジュールは2つのLEDを備えています。
1つは照明用、もう1つはレーザーベースのスキャナーで見慣れた赤い線を投影するためのものです。
このブレイクアウトボードを使用することで、フラットフレックスケーブルを使用せずに、DE2120のすべての機能を簡単に試すことができます。
スキャナーのUSBインターフェースは、オンボードのUSB-Cコネクターです。
ブザーとステータスLEDは適切な駆動回路を通じてモジュールに接続され、「トリガー」ピンには押しボタン式のタクタイルスイッチが用意されています。
組み込みプロジェクトにモジュールを組み込む準備ができたら、5ピンヘッダーを活用して、TTLシリアルピン、電源ピン、トリガー入力に直接アクセスすることができます。
モジュールは、シリアル・インターフェースを使用するか、設定マニュアルにあるコマンド・バーコードをスキャンすることで設定できます。
すべてのキーボード、HID、およびシリアルは、単一のUSB-Cコネクタを介して伝送することができます。
DE2120は、CDCシリアルドライバを含む3つのプロトコルすべてを列挙するユニークな能力を持っているので、デバイスは標準COMポートとして表示されます。
DE2120は、カメラとオンボード画像処理により、20種類のバーコード(1次元と2次元の両方)を読み取り、UPCコードからQRコードまであらゆるものを識別し、デコードします。
このモジュールは2つのLEDを備えています。
1つは照明用、もう1つはレーザーベースのスキャナーで見慣れた赤い線を投影するためのものです。
このブレイクアウトボードを使用することで、フラットフレックスケーブルを使用せずに、DE2120のすべての機能を簡単に試すことができます。
スキャナーのUSBインターフェースは、オンボードのUSB-Cコネクターです。
ブザーとステータスLEDは適切な駆動回路を通じてモジュールに接続され、「トリガー」ピンには押しボタン式のタクタイルスイッチが用意されています。
組み込みプロジェクトにモジュールを組み込む準備ができたら、5ピンヘッダーを活用して、TTLシリアルピン、電源ピン、トリガー入力に直接アクセスすることができます。
モジュールは、シリアル・インターフェースを使用するか、設定マニュアルにあるコマンド・バーコードをスキャンすることで設定できます。
すべてのキーボード、HID、およびシリアルは、単一のUSB-Cコネクタを介して伝送することができます。
DE2120は、CDCシリアルドライバを含む3つのプロトコルすべてを列挙するユニークな能力を持っているので、デバイスは標準COMポートとして表示されます。
【欠品中】
秋葉原本店取扱フロア:1階
秋葉原本店取扱フロア:1階
在庫拠点
秋葉原
管理コード：EEHD-63AE
