ワンダーキット(共立プロダクツ) HA-808
早押し判定2【キット】
誰がスイッチを早く押したか順位付きで判定可能!
クイズ番組などで見られる「早押しクイズ」を再現できるキット。

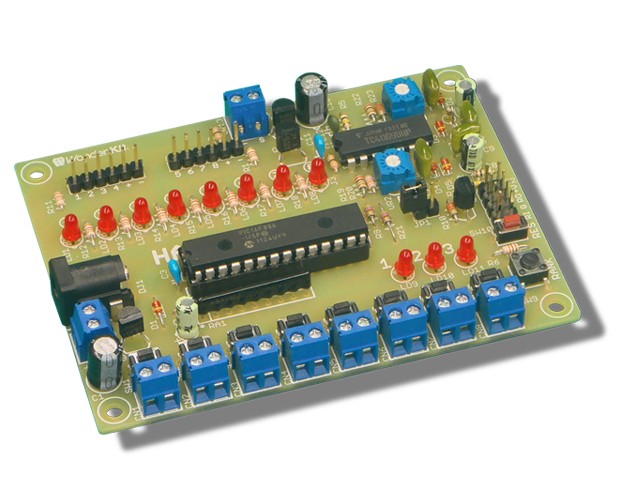

8個のうちのスイッチが一番早く押されたかを判定するための基板です。
早く押されたスイッチの番号のLED が点灯し同時に「ピンポン」音を鳴らします。最大3位までの判定が可能です。
リレードライブ端子付きなので「早押し判定用リレーボード804RY(別売)」を取りつけて回転灯を動かすなども可能です。
最大4枚の基板を連結できるので、8×4=32人のスイッチを判定できます。(連結時判定は1位のみ)
クイズ番組などで見られる「早押しクイズ」を再現できるキット。
8個のうちのスイッチが一番早く押されたかを判定するための基板です。
早く押されたスイッチの番号のLED が点灯し同時に「ピンポン」音を鳴らします。最大3位までの判定が可能です。
リレードライブ端子付きなので「早押し判定用リレーボード804RY(別売)」を取りつけて回転灯を動かすなども可能です。
最大4枚の基板を連結できるので、8×4=32人のスイッチを判定できます。(連結時判定は1位のみ)
【製品仕様】
電源電圧:標準DC9～12V(6～12V可)
※806RY接続時はDC9～12Vが必要です
動作電流:最大15mA
待機電流: 約3 ～ 5mA
入力:8系統
外部接点入力(ねじ止め2Pコネクタ×8)
基板上、テスト用スイッチ×8
出力:8系統
外部接続端子 論理信号出力(H[+5V], L=GND)
(2.54mmピッチヘッダー6pin×2)
出力表示:LED表示8系統 基板上LED表示(φ3 赤)
音出力:スピーカ出力(8Ω)
順位判定:1～ 3位(RANKボタンで表示切替え)
出力音種:ピンポン音(ピン音、ポン音別に音程調整可)順位判定毎に鳴ります
連結機能: 最大4 枚(8×4=32人の判定が可能) 注意: 連結モード時は1位しか判定できません
基板サイズ:W94×D70×H15 mm(Hはハンダ部も含んだ値です)
秋葉原本店取扱フロア:3階電源電圧:標準DC9～12V(6～12V可)
※806RY接続時はDC9～12Vが必要です
動作電流:最大15mA
待機電流: 約3 ～ 5mA
入力:8系統
外部接点入力(ねじ止め2Pコネクタ×8)
基板上、テスト用スイッチ×8
出力:8系統
外部接続端子 論理信号出力(H[+5V], L=GND)
(2.54mmピッチヘッダー6pin×2)
出力表示:LED表示8系統 基板上LED表示(φ3 赤)
音出力:スピーカ出力(8Ω)
順位判定:1～ 3位(RANKボタンで表示切替え)
出力音種:ピンポン音(ピン音、ポン音別に音程調整可)順位判定毎に鳴ります
連結機能: 最大4 枚(8×4=32人の判定が可能) 注意: 連結モード時は1位しか判定できません
基板サイズ:W94×D70×H15 mm(Hはハンダ部も含んだ値です)
