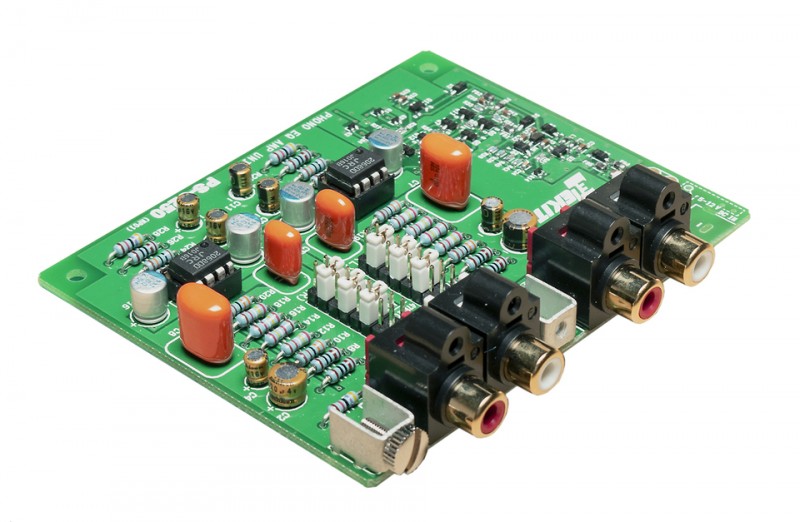

ELEKIT PS-3250
フォノイコライザーアンプ
アナログレコードの再生に必要な、RIAA特性のイコライザーアンプキットです。微弱なカートリッジ出力をフラットな特性にしてラインレベルに増幅します。
【本機の特徴 】
● MM型のカートリッジのほか、基板上のジャンパーの差し替えでMC型カートリッジにも対応。
また、カートリッジの出力に合わせ3段階のゲイン設定が可能です。
● オペアンプはNJM2068DD(低ノイズ選別品)を採用。オペアンプは差し替えができオペアンプによる音の違いを楽しむことも可能です。
● イコライザー回路はCR型を採用しており、オペアンプを他のものに交換してもイコライジング特性がずれる心配がありません。
● ±1%級の金属皮膜抵抗、±2%級のフィルムコンデンサを採用しており、RIAA偏差が小さく、低ノイズです。
● 電源部には正負電圧発生回路を搭載。オペアンプに±15Vを供給することにより高音質と広いダイナミックレンジを確保しています。
● 電源ON/OFF時のPOPノイズ抑制回路搭載。
● イコライザーアンプは入出力線の引き回しやアースポイントによりノイズ(とくにハム)のレベルが大きく左右されるため、本キットでは基板実装用の入出力ジャックとアース金具が付属しています。
【本機の特徴 】
● MM型のカートリッジのほか、基板上のジャンパーの差し替えでMC型カートリッジにも対応。
また、カートリッジの出力に合わせ3段階のゲイン設定が可能です。
● オペアンプはNJM2068DD(低ノイズ選別品)を採用。オペアンプは差し替えができオペアンプによる音の違いを楽しむことも可能です。
● イコライザー回路はCR型を採用しており、オペアンプを他のものに交換してもイコライジング特性がずれる心配がありません。
● ±1%級の金属皮膜抵抗、±2%級のフィルムコンデンサを採用しており、RIAA偏差が小さく、低ノイズです。
● 電源部には正負電圧発生回路を搭載。オペアンプに±15Vを供給することにより高音質と広いダイナミックレンジを確保しています。
● 電源ON/OFF時のPOPノイズ抑制回路搭載。
● イコライザーアンプは入出力線の引き回しやアースポイントによりノイズ(とくにハム)のレベルが大きく左右されるため、本キットでは基板実装用の入出力ジャックとアース金具が付属しています。
製品仕様
・対応カートリッジ / MM型(約47kΩ)、MC型(約100Ωまたは30Ω)
・回路構成 / CR型イコライザー(RIAA)、オペアンプ2段増幅
・RIAA偏差 / ±0.5dB以内(20～20kHz)
・利得(@1kHz)
27dB(MM, LOW-G時)、32dB(MM, MID-G時)、 36dB(MM, HIGH-G時)
56dB(MC, LOW-G時)、62dB(MC, MID-G時)、 65dB(MC, HIGH-G時)
・ノンクリップ最大出力(@1kHz) / 9V r.m.s.
・電源電圧 / DC 5～12V
・消費電流 / 100mA(5V時)、30mA(12V時) [NJM2068DD使用時]
・基板サイズ / 100 × 80 mm
秋葉原本店取扱フロア:3階・対応カートリッジ / MM型(約47kΩ)、MC型(約100Ωまたは30Ω)
・回路構成 / CR型イコライザー(RIAA)、オペアンプ2段増幅
・RIAA偏差 / ±0.5dB以内(20～20kHz)
・利得(@1kHz)
27dB(MM, LOW-G時)、32dB(MM, MID-G時)、 36dB(MM, HIGH-G時)
56dB(MC, LOW-G時)、62dB(MC, MID-G時)、 65dB(MC, HIGH-G時)
・ノンクリップ最大出力(@1kHz) / 9V r.m.s.
・電源電圧 / DC 5～12V
・消費電流 / 100mA(5V時)、30mA(12V時) [NJM2068DD使用時]
・基板サイズ / 100 × 80 mm
