WaveShare Power Management HAT (B) (EN)
【23452】Raspberry Pi用電源管理HAT、充電と電源出力を同時にサポート、RTCと多重保護回路を内蔵
Raspberry Pi用電源管理HAT(B)
パワーマネージメントが必要なアプリケーションに最適
電源ON/OFFのタイミングを計ったり、動作電圧の測定など、強力なパワーマネジメントを提供します。
動作電圧の測定など 高速な負荷過渡応答による高速スイッチング、複数電源の切り替えが可能です。
標準的なRaspberry Pi 40PIN GPIO拡張ヘッダー、Raspberry Piシリーズボードに対応
デュアルコアArm Cortex M0+プロセッサ、最大133MHzの柔軟なクロック動作。
オンボードPCF8523 RTCチップ、正確なRTC情報を提供
MP28167-AバックブーストDCチップを搭載し、高速な負荷過渡応答を実現
ユーザー定義ボタン搭載、Raspberry Piの起動や安全なシャットダウンなど、カスタマイズ機能として使用可能
保護回路:電源逆流防止、逆電流防止など、安定した安全な動作を保証します。
電圧/電流監視回路により、Raspberry Piの動作状態を監視します。
メインコントローラ RP2040
通信インタフェース uart + gpio
通信ボーレート デフォルト115200bps(設定可能)
電源インターフェイス USBポートまたはPH2.0コネクタ
USB電源入力電圧 5V
PH2.0電源入力電圧 3.3～4.2V (3.7Vリチウム電池)
内蔵回路 電池逆流防止、逆電流防止、電圧・電流監視
外形寸法 56.5 x 65.0mm
マウント穴径 3.0mm
パワーマネージメントが必要なアプリケーションに最適
電源ON/OFFのタイミングを計ったり、動作電圧の測定など、強力なパワーマネジメントを提供します。
動作電圧の測定など 高速な負荷過渡応答による高速スイッチング、複数電源の切り替えが可能です。

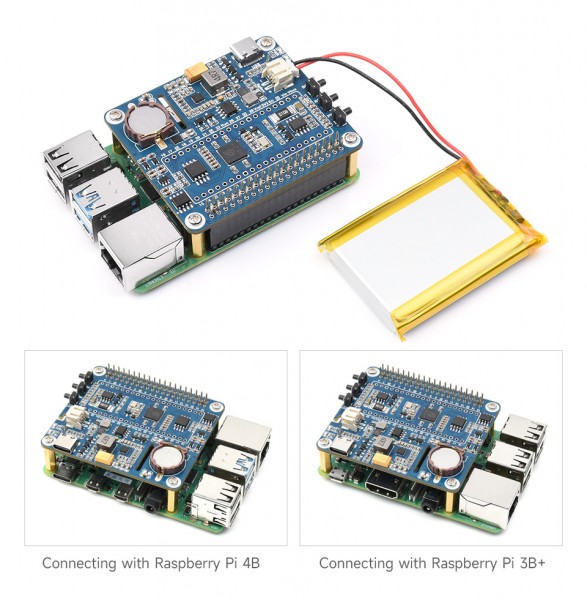

標準的なRaspberry Pi 40PIN GPIO拡張ヘッダー、Raspberry Piシリーズボードに対応
デュアルコアArm Cortex M0+プロセッサ、最大133MHzの柔軟なクロック動作。
オンボードPCF8523 RTCチップ、正確なRTC情報を提供
MP28167-AバックブーストDCチップを搭載し、高速な負荷過渡応答を実現
ユーザー定義ボタン搭載、Raspberry Piの起動や安全なシャットダウンなど、カスタマイズ機能として使用可能
保護回路:電源逆流防止、逆電流防止など、安定した安全な動作を保証します。
電圧/電流監視回路により、Raspberry Piの動作状態を監視します。
メインコントローラ RP2040
通信インタフェース uart + gpio
通信ボーレート デフォルト115200bps(設定可能)
電源インターフェイス USBポートまたはPH2.0コネクタ
USB電源入力電圧 5V
PH2.0電源入力電圧 3.3～4.2V (3.7Vリチウム電池)
内蔵回路 電池逆流防止、逆電流防止、電圧・電流監視
外形寸法 56.5 x 65.0mm
マウント穴径 3.0mm
RTC電池はCR1220(別売)です。
