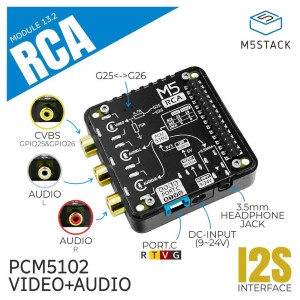

M5STACK M5STACK-M125
【8699】M5Stack用RCA オーディオ/ビデオコンポジットモジュール - 13.2
M5StackのRCA端子オーディオ/ビデオコンポジット信号拡張モジュールです。一般的なRCAコネクタを使用、オーディオ2系統(左右2チャンネル)、ビデオ1系統に分割して出力されます。
オーディオ部にはI2SパワーアンプチップPCM5102APWRを採用、32 bitステレオオーディオ出力を実現しています。ビデオ部はメインコントローラESP32のDACアナログビデオ信号機能によって、解像度864 x 576 (PAL,、PAL_M)までのアナログビデオを生成します。本モジュールは、DCジャックと9～24 Vを5 Vに変換するDC/DCコンバータを備え、M5全体に電源を供給できます。RCAインターフェースで駆動するオーディオビデオ機器に最適な製品です。
特徴
RCAコンポジットビデオ/オーディオ出力(ステレオオーディオインターフェース)
RCA メスジャック端子
1 x CVBS ビデオ出力インターフェース(GPIO25とGPIO26 で切替可能)
3.5 mm ヘッドフォンジャックオーディオ出力
Port C インターフェース
PCM5102 オーディオステレオDAC
DC 9〜24 Vを5 Vに降圧して出力(＜5V、3A)
用途
RCA ステレオ出力
コンポジットビデオ/オーディオ出力
インターフェース RCA メス
チャンネル 1 x CVBS ビデオ出力インターフェース
(GPIO25とGPIO26 で切替可能)
出力信号 オーディオ/ビデオ
(3.5mm ヘッドフォンジャック出力)
DCDC MP1584EN
オーディオステレオDAC チップ PCM5102APWR
製品サイズ 54 × 54 × 19.7 mm(高さ13.2 mm)
パッケージサイズ 93 × 63 × 25 mm
製品重量 22.5 g
パッケージ重量 41.7 g
オーディオ部にはI2SパワーアンプチップPCM5102APWRを採用、32 bitステレオオーディオ出力を実現しています。ビデオ部はメインコントローラESP32のDACアナログビデオ信号機能によって、解像度864 x 576 (PAL,、PAL_M)までのアナログビデオを生成します。本モジュールは、DCジャックと9～24 Vを5 Vに変換するDC/DCコンバータを備え、M5全体に電源を供給できます。RCAインターフェースで駆動するオーディオビデオ機器に最適な製品です。
特徴
RCAコンポジットビデオ/オーディオ出力(ステレオオーディオインターフェース)
RCA メスジャック端子
1 x CVBS ビデオ出力インターフェース(GPIO25とGPIO26 で切替可能)
3.5 mm ヘッドフォンジャックオーディオ出力
Port C インターフェース
PCM5102 オーディオステレオDAC
DC 9〜24 Vを5 Vに降圧して出力(＜5V、3A)
用途
RCA ステレオ出力
コンポジットビデオ/オーディオ出力
インターフェース RCA メス
チャンネル 1 x CVBS ビデオ出力インターフェース
(GPIO25とGPIO26 で切替可能)
出力信号 オーディオ/ビデオ
(3.5mm ヘッドフォンジャック出力)
DCDC MP1584EN
オーディオステレオDAC チップ PCM5102APWR
製品サイズ 54 × 54 × 19.7 mm(高さ13.2 mm)
パッケージサイズ 93 × 63 × 25 mm
製品重量 22.5 g
パッケージ重量 41.7 g
