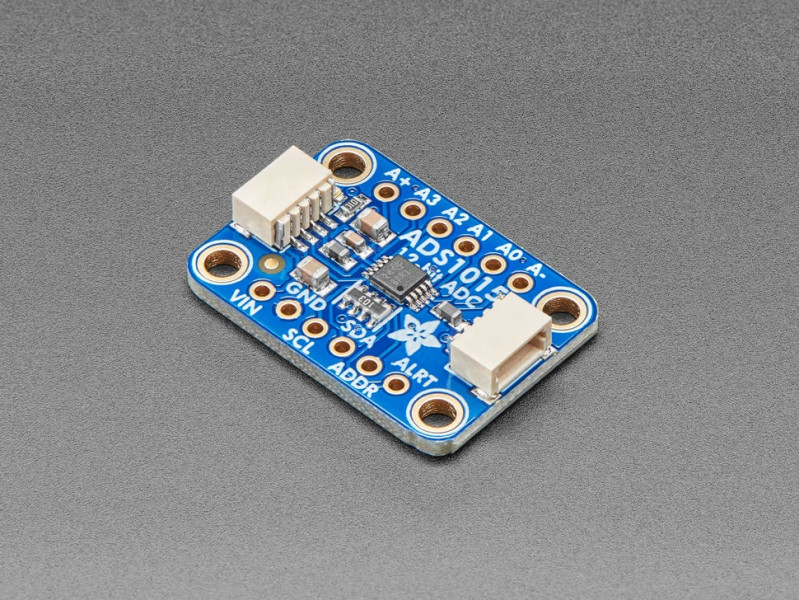

Adafruit ADA-1083
ADS1015 12-Bit ADC - 4 Channel プログラマブル ゲインアンプ付きADC [STEMMA QT / Qwiic]
ゲイン設定可能なアンプが付いた12ビットのADコンバータ。
I2C接続。
アナログ/デジタル・コンバータを持たないマイクロコントローラや、より高精度のADCが必要な場合、ADS1015はI2Cを介して3300サンプル/秒の12ビット精度を提供します。
このチップは、4つのシングルエンド入力チャンネルまたは2つの差動チャンネルとして設定することができます。
さらに、最大16倍のプログラマブル・ゲイン・アンプを搭載し、小さなシングル/ディファレンシャル信号をフルレンジにブーストすることができます。
このADCは、2Vから5Vの電源/ロジックで動作し、広範囲の信号を測定でき、使い勝手が良く素晴らしい汎用12ビット・コンバーターです。
チップはかなり小さいので、AVDDとAGNDを安定させるためのフェライトを備えたブレイクアウトボードに搭載されています。
インターフェイスはI2C経由で行われます。
アドレスは4つのオプションに変更できるので、1つの2線式I2Cバスに最大4個のADS1015を接続して、16個のシングルエンド入力にすることができます。
ブレッドボードやパーフボードで使用する場合に備えて、0.1インチ規格のヘッダーが付属しています。
簡単に取り付けられるように4つの取り付け穴があります。
STEMMA QTフォームファクターでカスタムメイドのPCBを作成し、簡単にインターフェイスできるようにしました。
両側のSTEMMA QTコネクタは、SparkFun Qwiic I2Cコネクタと互換性があります。
これにより、開発ボードとADS1015をハンダレスで接続したり、互換性のあるケーブルを使用して他のさまざまなセンサーやアクセサリーとチェーン接続することができます。
メーカーサイトでRaspberry Pi、Arduino、CircuitPythonの両方に対応したサンプルコードも用意されています。
GNDをグランドに、VDDをロジック電源に、SCL/SDAをマイコンのI2Cポートに接続し、サンプルコードを実行するだけでデータの読み取りを開始できます。
I2C接続。
アナログ/デジタル・コンバータを持たないマイクロコントローラや、より高精度のADCが必要な場合、ADS1015はI2Cを介して3300サンプル/秒の12ビット精度を提供します。
このチップは、4つのシングルエンド入力チャンネルまたは2つの差動チャンネルとして設定することができます。
さらに、最大16倍のプログラマブル・ゲイン・アンプを搭載し、小さなシングル/ディファレンシャル信号をフルレンジにブーストすることができます。
このADCは、2Vから5Vの電源/ロジックで動作し、広範囲の信号を測定でき、使い勝手が良く素晴らしい汎用12ビット・コンバーターです。
チップはかなり小さいので、AVDDとAGNDを安定させるためのフェライトを備えたブレイクアウトボードに搭載されています。
インターフェイスはI2C経由で行われます。
アドレスは4つのオプションに変更できるので、1つの2線式I2Cバスに最大4個のADS1015を接続して、16個のシングルエンド入力にすることができます。
ブレッドボードやパーフボードで使用する場合に備えて、0.1インチ規格のヘッダーが付属しています。
簡単に取り付けられるように4つの取り付け穴があります。
STEMMA QTフォームファクターでカスタムメイドのPCBを作成し、簡単にインターフェイスできるようにしました。
両側のSTEMMA QTコネクタは、SparkFun Qwiic I2Cコネクタと互換性があります。
これにより、開発ボードとADS1015をハンダレスで接続したり、互換性のあるケーブルを使用して他のさまざまなセンサーやアクセサリーとチェーン接続することができます。
メーカーサイトでRaspberry Pi、Arduino、CircuitPythonの両方に対応したサンプルコードも用意されています。
GNDをグランドに、VDDをロジック電源に、SCL/SDAをマイコンのI2Cポートに接続し、サンプルコードを実行するだけでデータの読み取りを開始できます。
※ロットにより製品に実装、同梱されている端子台やコネクタ、その他部品等の色・外観は写真と異なる場合があります(選択できません、交換・返品等もお受けできません)。
◎値引対象外商品 【欠品中】秋葉原本店取扱フロア:1階
