スイッチサイエンス SSCI-023221

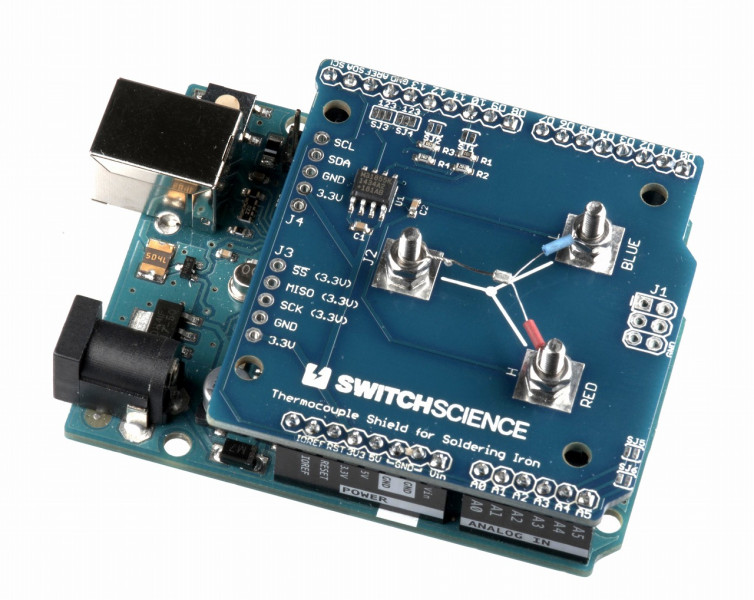

【2322】コテ先温度計シールド
はんだごてのコテ先温度を測ることができるArduino用シールドです。「なんだか最近はんだづけがうまくいかない、はんだごての温度はどうなっているんだろう?」そんな時にお勧めです。
I/Oの電圧が3.3Vと5VのArduino両方に対応しています。
使い方はこちら
ピンヘッダは付属しません。
仕様
熱電対:HAKKO 191-212
MAX31855搭載
通信方式:SPI
ショートジャンパ SJ1 SJ2 でI/O電圧3.3V 5V切替(出荷時は5V用)
ショートジャンパ SJ3 SJ4 でSPI端子の切替
12、13番ピン(出荷時)またはICSPピン
I2C接続の小型LCD搭載ボード(3.3V版)を接続可能。
LCDボード用のI2CピンにA4、A5を使用する場合SJ5 SJ6をショート(出荷時は13番ピン付近のSDA、SCLのみ接続)
内容物
シールド基板本体 × 1
M2.6×10 ステンレスナベネジ × 3
M2.6 ステンレスナット × 6
HAKKO 191-212 K型熱電対 × 2
I/Oの電圧が3.3Vと5VのArduino両方に対応しています。
使い方はこちら
ピンヘッダは付属しません。
仕様
熱電対:HAKKO 191-212
MAX31855搭載
通信方式:SPI
ショートジャンパ SJ1 SJ2 でI/O電圧3.3V 5V切替(出荷時は5V用)
ショートジャンパ SJ3 SJ4 でSPI端子の切替
12、13番ピン(出荷時)またはICSPピン
I2C接続の小型LCD搭載ボード(3.3V版)を接続可能。
LCDボード用のI2CピンにA4、A5を使用する場合SJ5 SJ6をショート(出荷時は13番ピン付近のSDA、SCLのみ接続)
内容物
シールド基板本体 × 1
M2.6×10 ステンレスナベネジ × 3
M2.6 ステンレスナット × 6
HAKKO 191-212 K型熱電対 × 2
