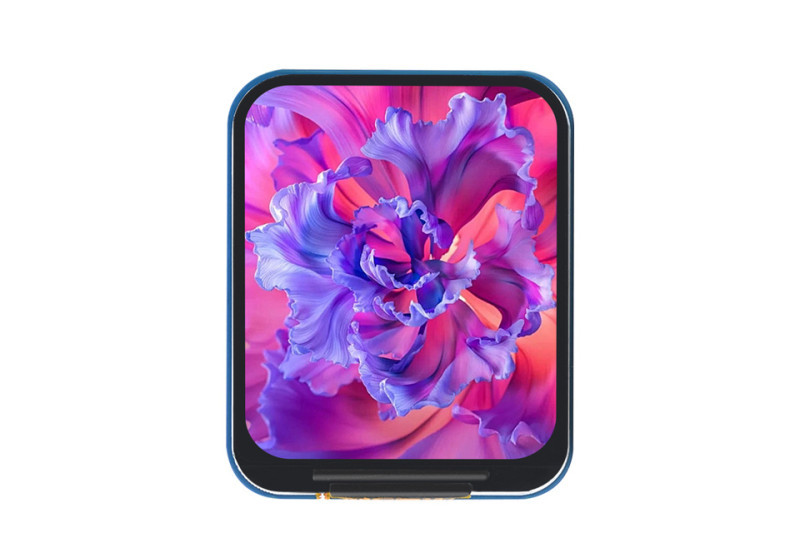

WaveShare 1.69inch LCD Module
【24382】1.69インチ IPS液晶ディスプレイ 240×280 SPI接続 26万色
Raspberry PiやArduino、STM32等に最適な1.69インチ液晶ディスプレイモジュールです。
ST7789V2チップを内蔵し、SPI接続で使用可能です。
仕様
動作電圧 3.3V/5V
通信インターフェース 4線SPI接続
ディスプレイパネル IPS液晶
ドライバーチップ ST7789V2
解像度 240×280ピクセル
ディスプレイサイズ 27.97×32.63mm
ピクセルサイズ 0.11655×0.11655mm
本体サイズ 31.50×39.00mm
結線
VCC 3.3V/5V入力
GND グランド
DIN SPIデータ入力
CLK SPIクロック入力
CS チップ選択、LOWで有効
DC データ/コマンド選択(HIGHでデータ、LOWでコマンド)
RST (リセット LOWで有効)
BL バックライト
ST7789V2チップを内蔵し、SPI接続で使用可能です。
仕様
動作電圧 3.3V/5V
通信インターフェース 4線SPI接続
ディスプレイパネル IPS液晶
ドライバーチップ ST7789V2
解像度 240×280ピクセル
ディスプレイサイズ 27.97×32.63mm
ピクセルサイズ 0.11655×0.11655mm
本体サイズ 31.50×39.00mm
結線
VCC 3.3V/5V入力
GND グランド
DIN SPIデータ入力
CLK SPIクロック入力
CS チップ選択、LOWで有効
DC データ/コマンド選択(HIGHでデータ、LOWでコマンド)
RST (リセット LOWで有効)
BL バックライト
