パワーアンプ・プロテクション基板(整流回路付き)

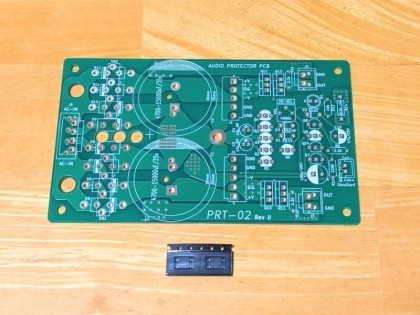

整流・プロテクタ基板 PRT-02
基板1枚で2チャンネル分のパワーアンプの保護とミュート回路を搭載。電源の整流回路も統合しました。
電源トランス2次側のAC(50/60Hz)配線を直接入力できます。
リレーよりも低抵抗・低歪・長寿命なMOSFET開閉回路を搭載。
入手しにくいMOSFETドライバ付き。
2022年8月以降 rev II 基板になりました。
特徴
+電源ON時 タイマー・ディレイ
+電源OFF時 即時ミュート
+DCオフセット検出 ±0.7V以上で保護動作
+MOSFET式リレー(超低ON抵抗MOSFET 2mΩ)
+電源電圧アジャスト機能により 完全なポップノイズレスを実現
+電源整流回路 (TO-220サイズのSiC-SBDも搭載可)
+φ35までの自立型ブロックコンデンサ
+少配線
+整流ダイオードにブリッジダイオードを使用可能(底板へ放熱できる)になりました
+出力ターミナルにVHコネクタ2極も使用できるようになりました
+裏面に47kΩチップ抵抗を配してパターン最適化
+抵抗値などをシルクにて記載
+PNPトランジスタを白塗りにしました
+スロースタート機能追加(500VA以上のトロイダルトランスを使用するときに有効)
詳しい解説は下記リンクよりご確認ください。
基板1枚で2チャンネル分のパワーアンプの保護とミュート回路を搭載。電源の整流回路も統合しました。
電源トランス2次側のAC(50/60Hz)配線を直接入力できます。
リレーよりも低抵抗・低歪・長寿命なMOSFET開閉回路を搭載。
入手しにくいMOSFETドライバ付き。
2022年8月以降 rev II 基板になりました。
特徴
+電源ON時 タイマー・ディレイ
+電源OFF時 即時ミュート
+DCオフセット検出 ±0.7V以上で保護動作
+MOSFET式リレー(超低ON抵抗MOSFET 2mΩ)
+電源電圧アジャスト機能により 完全なポップノイズレスを実現
+電源整流回路 (TO-220サイズのSiC-SBDも搭載可)
+φ35までの自立型ブロックコンデンサ
+少配線
+整流ダイオードにブリッジダイオードを使用可能(底板へ放熱できる)になりました
+出力ターミナルにVHコネクタ2極も使用できるようになりました
+裏面に47kΩチップ抵抗を配してパターン最適化
+抵抗値などをシルクにて記載
+PNPトランジスタを白塗りにしました
+スロースタート機能追加(500VA以上のトロイダルトランスを使用するときに有効)
詳しい解説は下記リンクよりご確認ください。
※こちらの商品は個人ユーザー様が制作された製品です。
技術的なご質問には当社ではお答えできません。
制作者様Webサイトなどをご参照の上、ご自身で解決をお願いいたします。
※MOSFETドライバ付属
※こちらはMOSFETを除き、基板のみの商品になります。制作に必要な部品はお客様ご自身で準備していただく必要がございますのでご注意ください。(詳しくは本ページ内最下段のリンクをご確認ください。)
◎値引対象外商品 本店一階技術的なご質問には当社ではお答えできません。
制作者様Webサイトなどをご参照の上、ご自身で解決をお願いいたします。
※MOSFETドライバ付属
※こちらはMOSFETを除き、基板のみの商品になります。制作に必要な部品はお客様ご自身で準備していただく必要がございますのでご注意ください。(詳しくは本ページ内最下段のリンクをご確認ください。)
