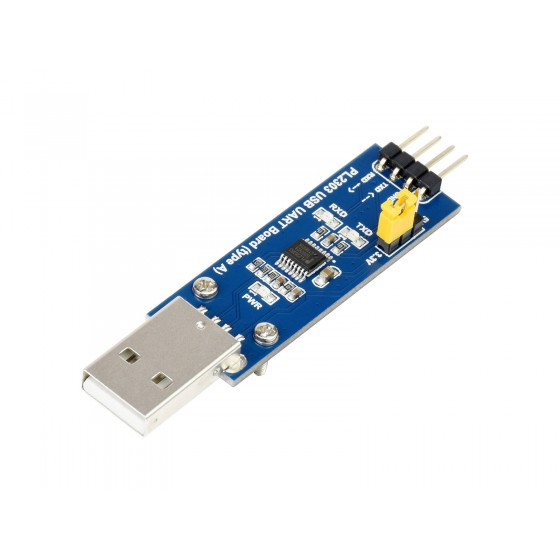

WaveShare PL2303 USB UART Board (type A) V2
【20265】PL2303 USB to UART(TTL)通信モジュール USB-A
PL2303 USB to UART(TTL)通信モジュール
安定したデータ転送 | 複数のデバイスに対応 | Windows互換性あり
特徴一覧:
・PL2303GS新バージョンチップを採用
・Windows XP/7/8/10/11などをサポート
・ジャンパー設定による3つのVCCIO電源モード:
・VCCIO - 5V: 5V出力
・VCCIO - 3.3V: 3.3V出力
・ジャンパーをオープンにすると、ターゲットボードからの電源供給(1.8V/2.5V/3.3V/5V)
・TXD、RXD、PWRの3つのLEDインジケータ
ハードウェア接続:
PL2303 USB UARTボード(タイプA)をMCUと連携させる場合の接続方法
VCCIO ↔ 3.3Vまたは5Vの出力(モジュールはUSBから給電され、オンボードのジャンパーは3.3Vまたは5Vにショートする必要があります)
GND ↔ GND
TXD ↔ MCU.RX(信号の方向: MCU.RX ＜＜ PL2303 ＜＜ PC.TX)
RXD ↔ MCU.TX(信号の方向: MCU.TX ＞＞ PL2303 ＞＞ PC.RX)
安定したデータ転送 | 複数のデバイスに対応 | Windows互換性あり
特徴一覧:
・PL2303GS新バージョンチップを採用
・Windows XP/7/8/10/11などをサポート
・ジャンパー設定による3つのVCCIO電源モード:
・VCCIO - 5V: 5V出力
・VCCIO - 3.3V: 3.3V出力
・ジャンパーをオープンにすると、ターゲットボードからの電源供給(1.8V/2.5V/3.3V/5V)
・TXD、RXD、PWRの3つのLEDインジケータ
ハードウェア接続:
PL2303 USB UARTボード(タイプA)をMCUと連携させる場合の接続方法
VCCIO ↔ 3.3Vまたは5Vの出力(モジュールはUSBから給電され、オンボードのジャンパーは3.3Vまたは5Vにショートする必要があります)
GND ↔ GND
TXD ↔ MCU.RX(信号の方向: MCU.RX ＜＜ PL2303 ＜＜ PC.TX)
RXD ↔ MCU.TX(信号の方向: MCU.TX ＞＞ PL2303 ＞＞ PC.RX)
