WaveShare 0.96inch OLED Module (C)
【24101】0.96インチOLEDディスプレイモジュール、128×64解像度、SPI / I2C通信
0.96インチのOLEDディスプレイモジュール
SSD1315ドライバチップを内蔵し、SPI / I2C通信に対応しています
Raspberry Pi、Arduino、STM32などの例が付属しています。
特徴一覧:
・薄いベゼルとコンパクトなサイズ、オンボードの電圧トランスレータ搭載
・4線式SPIおよびI2Cインターフェース採用、高い互換性と高速データ転送
・Raspberry Pi、Arduino、STM32などの開発リソースがオンラインで提供されます。
以下は表形式で表示された仕様です:
項目 仕様
動作電圧 3.3V / 5V
ディスプレイパネル OLED
解像度 128 × 64ピクセル
ピクセルサイズ 0.15 × 0.15 mm
通信インターフェース 4線式SPI / I2C
ドライバ SSD1315

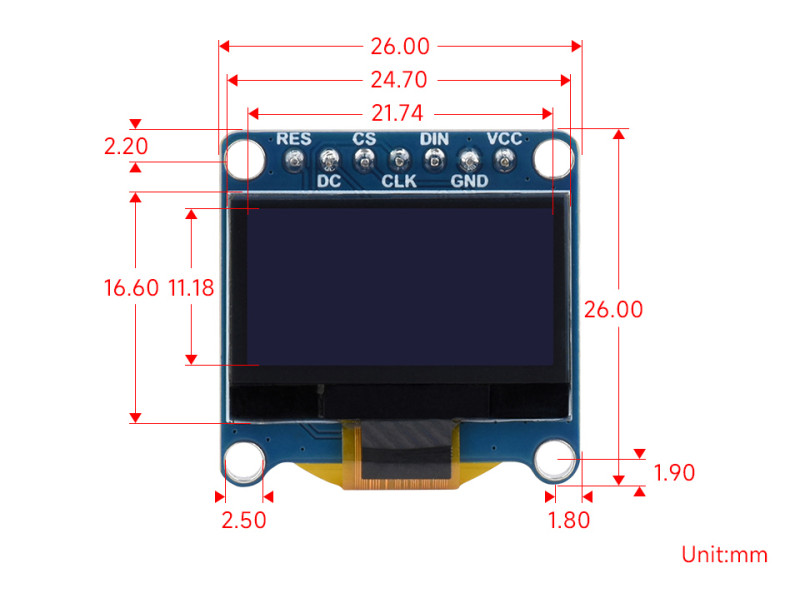

ディスプレイサイズ 21.74 × 11.18 mm
モジュールサイズ 26.00 × 26.00mm
制御インターフェース:
RES: リセット信号、アクティブ低
DC: データ/コマンド選択 (データの場合はハイ、コマンドの場合はロー)
CS: チップ選択、アクティブ低
CLK: クロック入力
DIN: データ入力
GND: グラウンド
VCC: 電源 (3.3V / 5V 入力)
SSD1315ドライバチップを内蔵し、SPI / I2C通信に対応しています
Raspberry Pi、Arduino、STM32などの例が付属しています。
特徴一覧:
・薄いベゼルとコンパクトなサイズ、オンボードの電圧トランスレータ搭載
・4線式SPIおよびI2Cインターフェース採用、高い互換性と高速データ転送
・Raspberry Pi、Arduino、STM32などの開発リソースがオンラインで提供されます。
以下は表形式で表示された仕様です:
項目 仕様
動作電圧 3.3V / 5V
ディスプレイパネル OLED
解像度 128 × 64ピクセル
ピクセルサイズ 0.15 × 0.15 mm
通信インターフェース 4線式SPI / I2C
ドライバ SSD1315
ディスプレイサイズ 21.74 × 11.18 mm
モジュールサイズ 26.00 × 26.00mm
制御インターフェース:
RES: リセット信号、アクティブ低
DC: データ/コマンド選択 (データの場合はハイ、コマンドの場合はロー)
CS: チップ選択、アクティブ低
CLK: クロック入力
DIN: データ入力
GND: グラウンド
VCC: 電源 (3.3V / 5V 入力)
