たのしい電子工作クラブ CFA-02
電流帰還パワーアンプ
トランジスタ技術 2017年2月号に掲載されたCFA-01を改良した電流帰還パワーアンプです。

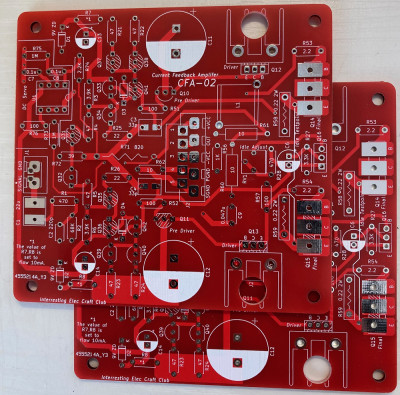

基板1枚で1チャンネルのパワーアンプとなります。2枚セットで配布します。
● 特徴
電流帰還方式を採用したパワーアンプ
DCサーボ回路によりDCオフセットは調整なしでキャンセルされます。
3段ダーリントン出力段による高い電流供給能力
調整項目はアイドリング電流調整のみ
帰還ループ内は1段増幅なので理論上位相が90°しか変化しないので安定性が高い
電圧増幅アンプのように増幅段での電流制限が無い。電源電圧を上げるとスルーレートが上がる
new_western_elec 製 VFA-01, ALX-03等とコネクタの互換性がある。
● スペック(±20V時)
+出力 10W(8Ω)、 20W(4Ω)、 40W(2Ω) ノンクリップ
+歪率 0.006 % (8Ω 1kHz 10W出力時)
+残留ノイズ 16uV
+ダンピングファクタ 134
+スルーレート 70V/us
+周波数帯域 DC～500kHz(+0dB、-3dB)
+S/N比 114dB
+ゲイン 27dB
Analog Discaoverryを用いて入力フィルタの後にCH1、アンプ出力にCH2を配線し、
位相差を測定しCFA-02の発振安定性を測定。
FeedBackLoop内が1段増幅のため、理論的には90度の位相変化となります。
実測でも10MHzまで90度までの位相変化しかないことが確認できました。
基板1枚で1チャンネルのパワーアンプとなります。2枚セットで配布します。
● 特徴
電流帰還方式を採用したパワーアンプ
DCサーボ回路によりDCオフセットは調整なしでキャンセルされます。
3段ダーリントン出力段による高い電流供給能力
調整項目はアイドリング電流調整のみ
帰還ループ内は1段増幅なので理論上位相が90°しか変化しないので安定性が高い
電圧増幅アンプのように増幅段での電流制限が無い。電源電圧を上げるとスルーレートが上がる
new_western_elec 製 VFA-01, ALX-03等とコネクタの互換性がある。
● スペック(±20V時)
+出力 10W(8Ω)、 20W(4Ω)、 40W(2Ω) ノンクリップ
+歪率 0.006 % (8Ω 1kHz 10W出力時)
+残留ノイズ 16uV
+ダンピングファクタ 134
+スルーレート 70V/us
+周波数帯域 DC～500kHz(+0dB、-3dB)
+S/N比 114dB
+ゲイン 27dB
Analog Discaoverryを用いて入力フィルタの後にCH1、アンプ出力にCH2を配線し、
位相差を測定しCFA-02の発振安定性を測定。
FeedBackLoop内が1段増幅のため、理論的には90度の位相変化となります。
実測でも10MHzまで90度までの位相変化しかないことが確認できました。
