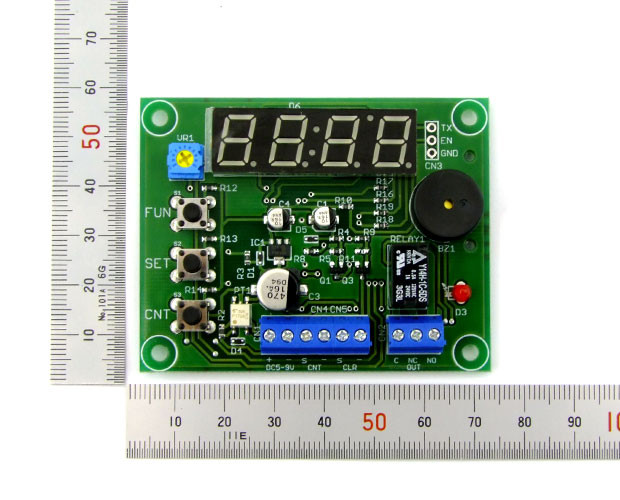

ワンダーキット(共立プロダクツ) GCN-TR01
電子カウンター【基板完成品】
7セグメント4桁(9999)のアップダウンカウンターです。
カウント値を設定すれば、その値になるとリレーが[ON/OFF]動作します。
カウンターだけではなくタイマーの機能も搭載しています。
時間設定は0.01秒～99.99秒、1秒～99分59秒の2モードです。電源OFFでもカウント値、設定値を保存する機能が付いていますので一旦電源をOFF後、再度ONにしても以前の続きからカウントできます。
●電源電圧:DC5～9V
●最大電流:約70mA
●入力:接点、オープンコレクタ入力
●出力リレー:1C接点(接点定格[DC24V 1A][AC125V 0.5A])
●出力ブザー:入力検出時発音
●データ出力:
・7セグメントLED表示データ出力
・UART(19200bps/8bit/パリティなし/ストップビット1)
●表示:セグメント 4桁
●基板サイズ:W70×D55×H14mm
●カウンター機能:
・最大カウント数:9999カウント
・カウントモード:4種(アップ、ダウン、アップ繰り返し、ダウン繰り返し)
・最大入力カウント:20カウント/秒(最小入力時間 25ms)
・カウント値保持:あり(電源が落ちてもモード、カウント値は保持)
・出力時間設定:0.1～99.9秒 0は出力保持
・リレー出力設定:ON または OFF
・ブザー音設定:ON または OFF
●タイマー機能:
・時間範囲:0.01秒～99.99秒 又は 1秒～99分59秒
・タイマーモード:4種(アップ、ダウン、アップ繰り返し、ダウン繰り返し)
・タイマー精度:約±1%未満
・タイマー値保持:あり(電源が落ちてもモード、タイマー値は保持)
・出力時間設定:0.1～99.9秒 0は出力保持
カウント値を設定すれば、その値になるとリレーが[ON/OFF]動作します。
カウンターだけではなくタイマーの機能も搭載しています。
時間設定は0.01秒～99.99秒、1秒～99分59秒の2モードです。電源OFFでもカウント値、設定値を保存する機能が付いていますので一旦電源をOFF後、再度ONにしても以前の続きからカウントできます。
●電源電圧:DC5～9V
●最大電流:約70mA
●入力:接点、オープンコレクタ入力
●出力リレー:1C接点(接点定格[DC24V 1A][AC125V 0.5A])
●出力ブザー:入力検出時発音
●データ出力:
・7セグメントLED表示データ出力
・UART(19200bps/8bit/パリティなし/ストップビット1)
●表示:セグメント 4桁
●基板サイズ:W70×D55×H14mm
●カウンター機能:
・最大カウント数:9999カウント
・カウントモード:4種(アップ、ダウン、アップ繰り返し、ダウン繰り返し)
・最大入力カウント:20カウント/秒(最小入力時間 25ms)
・カウント値保持:あり(電源が落ちてもモード、カウント値は保持)
・出力時間設定:0.1～99.9秒 0は出力保持
・リレー出力設定:ON または OFF
・ブザー音設定:ON または OFF
●タイマー機能:
・時間範囲:0.01秒～99.99秒 又は 1秒～99分59秒
・タイマーモード:4種(アップ、ダウン、アップ繰り返し、ダウン繰り返し)
・タイマー精度:約±1%未満
・タイマー値保持:あり(電源が落ちてもモード、タイマー値は保持)
・出力時間設定:0.1～99.9秒 0は出力保持
