スイッチサイエンス SSCI-084406

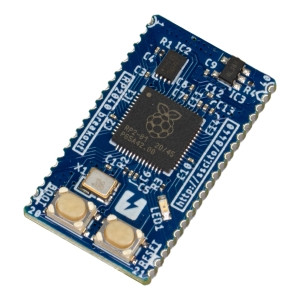

【8440】Picossci RP2040 ピッチ変換基板
Raspberry Pi Pico に載っている RP2040 と、コアとなる周辺回路をまとめたマイコンボードです。基板上には Flash-ROM、クロック発振器、電源回路、スイッチ、LED が集積されてます。
RP2040 の機能を最大限使えるように、ほぼ全てのIOピンとSWD端子、USB端子を引き出してます。この基板を利用した基板の設計自由度を上げるため、USBコネクタそのものは搭載していません。
他の基板に実装しやすい 1.27㎜ ピッチの端面スルーホール仕上げになってます。また基板の厚みは 1.0mm です。
基板仕様
RP2040 搭載
16Mbit Flash ROM 搭載
12.000MHzクロック発振器搭載
3.3V/700mA 出力電源回路搭載(3.5V ～ 6.0V 入力)
RESET ボタン、BOOTSELボタン搭載
LED(黄緑)搭載(GP25 ピンと共用)
入出力ピンは 20ピン(1.27㎜ ピッチ)× 2列
入出力ピンは端面スルーホール仕上げ
基板外形:26.67mm × 15.24mm(1050mil × 600mil)
基板端厚み:1.0mm
RP2040 の機能を最大限使えるように、ほぼ全てのIOピンとSWD端子、USB端子を引き出してます。この基板を利用した基板の設計自由度を上げるため、USBコネクタそのものは搭載していません。
他の基板に実装しやすい 1.27㎜ ピッチの端面スルーホール仕上げになってます。また基板の厚みは 1.0mm です。
基板仕様
RP2040 搭載
16Mbit Flash ROM 搭載
12.000MHzクロック発振器搭載
3.3V/700mA 出力電源回路搭載(3.5V ～ 6.0V 入力)
RESET ボタン、BOOTSELボタン搭載
LED(黄緑)搭載(GP25 ピンと共用)
入出力ピンは 20ピン(1.27㎜ ピッチ)× 2列
入出力ピンは端面スルーホール仕上げ
基板外形:26.67mm × 15.24mm(1050mil × 600mil)
基板端厚み:1.0mm
