たのしい電子工作クラブ DDCA-01
ダイアモンド差動回路パワーアンプ
ダイアモンド差動回路搭載パワーアンプ DDCA-01

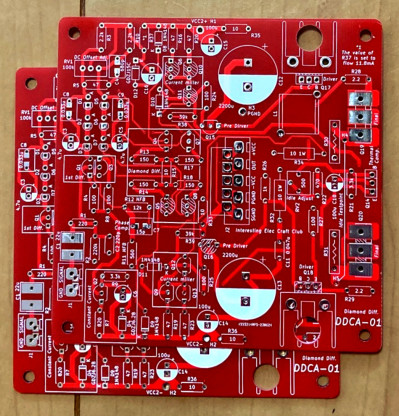

基板1枚で1チャンネルのパワーアンプとなります。2枚セットで配布します。
CFA-02, new_western_elec 製 VFA-01, ALX-03、SMR-01等とコネクタアサイン、終段、温度補償トランジスタの位置に互換性がありますので、回路方式の違いで音質がどう変化するかを体験することができます。
ただしDDCA-01は回路規模が大きくなり基板サイズが100mm x 100mmとなっています。
● 特徴
ダイアモンド差動回路を採用したパワーアンプ
DCオフセット調整用半固定抵抗で、DCオフセットが出ないように調整します。
入力にJFETを使用。入力カップリングコンデンサを省略できます。(選択可能)
3段ダーリントン出力段による高い電流供給能力
調整項目はアイドリング電流調整とDCオフセット調整の2つ
通常の電圧増幅アンプのように増幅段での電流制限が無いことによる高速応答
CFA-02、new_western_elec 製 VFA-01, ALX-03等とコネクタの互換性がある。
● スペック(±20V時)
+出力 10W(8Ω)、 20W(4Ω)、 40W(2Ω) ノンクリップ
+歪率 0.006 % (8Ω 1kHz 10W出力時)
+残留ノイズ 20uV
+ダンピングファクタ 81
+スルーレート 250V/us
+周波数帯域 DC～800kHz(+0dB、-3dB)
+ゲイン 27dB
詳しい解説は下記リンクよりご確認ください。
基板1枚で1チャンネルのパワーアンプとなります。2枚セットで配布します。
CFA-02, new_western_elec 製 VFA-01, ALX-03、SMR-01等とコネクタアサイン、終段、温度補償トランジスタの位置に互換性がありますので、回路方式の違いで音質がどう変化するかを体験することができます。
ただしDDCA-01は回路規模が大きくなり基板サイズが100mm x 100mmとなっています。
● 特徴
ダイアモンド差動回路を採用したパワーアンプ
DCオフセット調整用半固定抵抗で、DCオフセットが出ないように調整します。
入力にJFETを使用。入力カップリングコンデンサを省略できます。(選択可能)
3段ダーリントン出力段による高い電流供給能力
調整項目はアイドリング電流調整とDCオフセット調整の2つ
通常の電圧増幅アンプのように増幅段での電流制限が無いことによる高速応答
CFA-02、new_western_elec 製 VFA-01, ALX-03等とコネクタの互換性がある。
● スペック(±20V時)
+出力 10W(8Ω)、 20W(4Ω)、 40W(2Ω) ノンクリップ
+歪率 0.006 % (8Ω 1kHz 10W出力時)
+残留ノイズ 20uV
+ダンピングファクタ 81
+スルーレート 250V/us
+周波数帯域 DC～800kHz(+0dB、-3dB)
+ゲイン 27dB
詳しい解説は下記リンクよりご確認ください。
※ご自身で部品を別途用意して組み立てる基板です。
本基板は、技術者、またはそれに準ずる電気的知識をお持ちの電子工作ファンの方のためのものです。一般のオーディオファンの方のためのものではありません。
また、頒布基板およびキットは、いかなる条件でも動作を保証するものではございませんので、あらかじめご了承ください。
電子工作では、火傷、感電、火災などの可能性があります。十分に注意をして作業して下さい。
本店一階本基板は、技術者、またはそれに準ずる電気的知識をお持ちの電子工作ファンの方のためのものです。一般のオーディオファンの方のためのものではありません。
また、頒布基板およびキットは、いかなる条件でも動作を保証するものではございませんので、あらかじめご了承ください。
電子工作では、火傷、感電、火災などの可能性があります。十分に注意をして作業して下さい。
