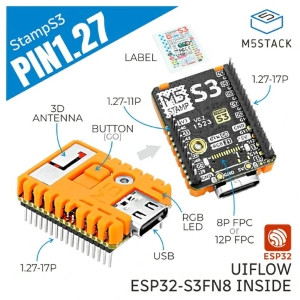

M5STACK M5STACK-S007-PIN127
【9176】M5StampS3 (1.27 mmピッチピンヘッダ実装済)
M5Stamp S3のピンヘッダ実装版です。表面の色はオレンジです。
本製品は、8 MB SPIフラッシュメモリ内蔵のEspressif ESP32-S3FN8チップを搭載した、切手(Stamp)サイズの高集積組込みメインコントローラです。高性能 Xtensa 32-bit LX7デュアルコアプロセッサを搭載、最高周波数は240 MHzです。5 /3.3 V変換回路、RGBステータスインジケータ、プログラマブルボタンを備え、EPS32-S3のGPIO 23本が1.27 mmピッチのピンで引き出されています。コンパクトサイズながら高性能、豊富な拡張IO、低消費電力で、組み込みメインコントローラモジュールのIoTアプリケーション用に適しています。
特徴
ESP32-S3FN8(2.4 GHz Wi-Fi)
プログラマブル RGB LED / ボタン
1.27 mm ピンヘッダ(ハンダ付け済)
UIFlow グラフィックプログラミング対応
内容物
1 x M5StampS3 PIN1.27
1 x シルクスクリーンステッカー
用途
スマートホーム
ウェアラブルデバイス
仕様
MCU ESP32-S3FN8
DC/DC MUN3CAD01-SC
フラッシュ容量 8 MB
電源 5 V
インタラクティブ 1 x ボタン、1 x RGB LED (WS2812B-2020)
アンテナ 2.4G 3D アンテナ
インターフェース タッチセンサ、SD/SDIO/MMC マスターコントローラ、SPI、SDIO/SPIスレーブコントローラ、 EMAC、モーターPWM、LED PWM、UART、I2C、I2S、GPIO、パルスカウンタ
IO G0 / G1 / G2 / G3 / G4 / G5 / G6 / G7 / G8 / G9 / G10 / G11 / G12 / G13 / G14 / G15 / G39 / G40 / G41 / G42 / G43 / G44 / G46
ピンヘッダピッチ 1.27 mm
LCDインターフェースピッチ 0.5 mm@12/8ピン
動作温度 0～40°C
製品寸法 26 x 18 x 4.6 mm
パッケージ寸法 36 x 92 x 13 mm
製品重量 3.1 g
パッケージ重量 5.6 g
本製品は、8 MB SPIフラッシュメモリ内蔵のEspressif ESP32-S3FN8チップを搭載した、切手(Stamp)サイズの高集積組込みメインコントローラです。高性能 Xtensa 32-bit LX7デュアルコアプロセッサを搭載、最高周波数は240 MHzです。5 /3.3 V変換回路、RGBステータスインジケータ、プログラマブルボタンを備え、EPS32-S3のGPIO 23本が1.27 mmピッチのピンで引き出されています。コンパクトサイズながら高性能、豊富な拡張IO、低消費電力で、組み込みメインコントローラモジュールのIoTアプリケーション用に適しています。
特徴
ESP32-S3FN8(2.4 GHz Wi-Fi)
プログラマブル RGB LED / ボタン
1.27 mm ピンヘッダ(ハンダ付け済)
UIFlow グラフィックプログラミング対応
内容物
1 x M5StampS3 PIN1.27
1 x シルクスクリーンステッカー
用途
スマートホーム
ウェアラブルデバイス
仕様
MCU ESP32-S3FN8
DC/DC MUN3CAD01-SC
フラッシュ容量 8 MB
電源 5 V
インタラクティブ 1 x ボタン、1 x RGB LED (WS2812B-2020)
アンテナ 2.4G 3D アンテナ
インターフェース タッチセンサ、SD/SDIO/MMC マスターコントローラ、SPI、SDIO/SPIスレーブコントローラ、 EMAC、モーターPWM、LED PWM、UART、I2C、I2S、GPIO、パルスカウンタ
IO G0 / G1 / G2 / G3 / G4 / G5 / G6 / G7 / G8 / G9 / G10 / G11 / G12 / G13 / G14 / G15 / G39 / G40 / G41 / G42 / G43 / G44 / G46
ピンヘッダピッチ 1.27 mm
LCDインターフェースピッチ 0.5 mm@12/8ピン
動作温度 0～40°C
製品寸法 26 x 18 x 4.6 mm
パッケージ寸法 36 x 92 x 13 mm
製品重量 3.1 g
パッケージ重量 5.6 g
