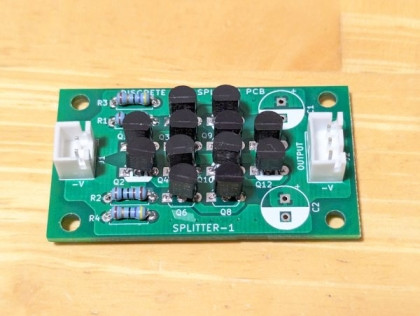

＜製作例 ＞ 2SC1815/2SA1015など汎用トランジスタで作成できます。
TakazineZone -new_western_elec- SPLITTER-1
ディスクリート レールスプリッタ
3V程度で動作するディスクリートレールスプリッタ基板です。
全段エミッタ抵抗レス、100%電流帰還の広帯域回路。
特徴・スペック
+完全ディスクリート構成
+100%電流帰還型フィードバック
+全段エミッタ抵抗レス、トランスリニアバイアス回路
+電圧変動除去帯域幅:500kHz(デカップリングを併用すると高域側に広がります)
+使用電圧:最小=3.0V 、最大=トランジスタの定格まで
+消費電流:アイドリング時10～20mA程度
R1,R2の値は、電源電圧Vccに依存します。
抵抗値 =(Vcc-1.2V)/2/0.9～0.8mA
Vcc=3V時 1kΩ
Vcc=5V時 2.2kΩ
Vcc=12V時 6.2kΩ
Vcc=15V時 7.5kΩ
Vcc=20V時 10kΩ
R3,R4はデバイスと電圧に依存するため計算しにくいです。
おおよその抵抗値で試してトランジスタが熱かったら抵抗値を下げてください。
全段エミッタ抵抗レス、100%電流帰還の広帯域回路。
特徴・スペック
+完全ディスクリート構成
+100%電流帰還型フィードバック
+全段エミッタ抵抗レス、トランスリニアバイアス回路
+電圧変動除去帯域幅:500kHz(デカップリングを併用すると高域側に広がります)
+使用電圧:最小=3.0V 、最大=トランジスタの定格まで
+消費電流:アイドリング時10～20mA程度
R1,R2の値は、電源電圧Vccに依存します。
抵抗値 =(Vcc-1.2V)/2/0.9～0.8mA
Vcc=3V時 1kΩ
Vcc=5V時 2.2kΩ
Vcc=12V時 6.2kΩ
Vcc=15V時 7.5kΩ
Vcc=20V時 10kΩ
R3,R4はデバイスと電圧に依存するため計算しにくいです。
おおよその抵抗値で試してトランジスタが熱かったら抵抗値を下げてください。
※「使用する部品はこちらから。」のリンクではR1,R2に使用する抵抗を掲載しておりません。
お客様ご自身の電源環境に合う抵抗を別途お求めください。
※こちらの商品は個人ユーザー様が制作された製品です。
技術的なご質問には当社ではお答えできません。
制作者様Webサイトなどをご参照の上、ご自身で解決をお願いいたします。
ご自身で部品を別途用意して組み立てる基板です。
本店一階お客様ご自身の電源環境に合う抵抗を別途お求めください。
※こちらの商品は個人ユーザー様が制作された製品です。
技術的なご質問には当社ではお答えできません。
制作者様Webサイトなどをご参照の上、ご自身で解決をお願いいたします。
ご自身で部品を別途用意して組み立てる基板です。
