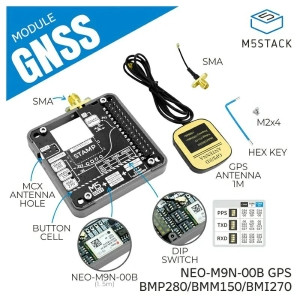

NEO-M9N-00B GPSモジュールを搭載し、BMP280 気圧センサ、BMI270 6軸姿勢センサ、BMM150 3軸地磁気センサを組み合わせたM5StackのGNSSモジュールです。

気圧センサ、6軸姿勢センサ、地磁気センサーの組み合わせにより位置、方位、高度、その他のパラメーターを正確に測定できます。NEO-M9N-00Bは四つのGNSS衛星からの信号を同時に受信することができ、約1.5 mの測位精度を実現します。

GNSSについては「国土地理院 GNSS測位とは」をご参照ください。

ボタン電池、及びEEPROMチップを搭載しているので、電源喪失時にもデータを安全に保存できます。また、DIPスイッチとトグルスイッチを備えているので、シリアルポートピン、PPSピン、姿勢センサの通信アドレスを簡単に調整できます。

M5Stackコントローラとのシームレスな通信用に設計された本商品は、リモートIoT通信を強化するM5 Stampワイヤレス通信モジュールの追加に対応しています。これにより、測位やナビゲーション、農業、物流、地理空間測量、環境モニタリング、安全・緊急対応などに活用することができます。

特徴

GNSS測位: 様々な衛星システムをサポートし、正確な測位を実現します
高精度:約1.5 mの測位精度
マルチ信号受信:四つのGNSS信号源からの信号を同時に受信し、精度を向上
外部アンテナ:様々なニーズに対応するオプション構成
データ保護:バックアップバッテリーとEEPROMチップにより、電源喪失時のデータを保護
三つのセンサを搭載:気圧センサ、6軸姿勢センサ、地磁気センサ
柔軟な設定: トグルスイッチでシリアルポートピン、PPS信号ピンをカスタマイズ可能
多彩な使用用途:測位、農業、物流、環境モニタリングなどに最適
IoTサポート: M5 Stampワイヤレス通信モジュールを統合し、遠隔通信が可能
仕様

GNSSチップ:NEO-M9N-00B
精度:1.5 m
測定可能範囲:最大高度:80,000 m、最大G:≦ 4、最大速度:500 m/s
対応チャンネル数:92
動的コース精度:0.3 deg
最大航法更新レート:25 Hz
6軸姿勢センサ:BMI270
加速度計処理範囲:±2 g、±4 g、±8 g、±16 g
ジャイロスコープ処理範囲:±125 dps、±250 dps、±500 dps、±1000 dps、±2000 dps
三軸磁力計:BMM150(磁界分解能:0.3 uT)
気圧センサ:BMP280(測定範囲:300〜1100 hPa)
ナビゲーション衛星に対応:GPS / QZSS、GLONASS、Galileo、BeiDou
製品サイズ:54 x 54 x 13.1 mm
製品重量:14.4 g
内容物

1 x GNSSモジュール
1 x 外部アクティブGPS/BDアンテナ(1 m)
1 x アンテナフィーダー
2 x M2 4 mmネジ
1 x 六角レンチ 1.5 mm
1 x HY2.0-4Pケーブル(20 cm)
用途

ポジショニングとナビゲーション
農業
物流
地理測量とマッピング
