【8514】ESPr® Developer S3 Type-C (USBシリアル変換ICなし)

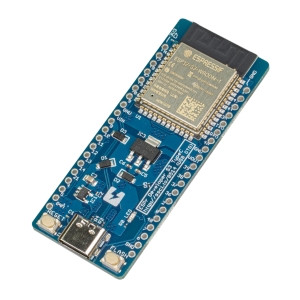

Espressif Systemsの無線通信モジュールESP32-S3-WROOM-1を搭載した開発ボードです。3.3 V出力レギュレータ、リセットスイッチ(RESET)、動作モード切替用スイッチ(FLASH)、汎用LEDが搭載されているので基板単体ですぐにお使いいただけます。

ESPr® Developer S3 Type-Cとの違い

USB-シリアル変換IC FT231XSを省略しESP32-S3-WROOM-1にUSB Type-Cコネクタを直接接続しています。ESP32-S3のUSB機能をフルに使えます。USB機能を使う場合、IO19(USB_D-)とIO20(USB_D+)はGPIOピンとして使えません。

ESPr® Developer S3 Type-C (USBシリアル変換ICなし) の仕様

ESP32-S3-WROOM-1-N16R8搭載
フラッシュROM:16MB
PSRAM:8MB
電源
USB Type-C: 5 V
電源入力ピン(VIN): 3.7 V～ 6.0 V
USB と VIN ピンの同時使用可能
電源出力ピン(VOUT): USBもしくはVINピンに入力した電圧が出力されます
リセットスイッチ(RESET):リセットします
動作モード切り替えスイッチ(FLASH):押した状態でリセットするとダウンロードモードで起動します
汎用LED(LED):IO6に接続されています
動作電圧:3.3 V
使用非推奨ピン:IO35、IO36、IO37はPSRAMに接続されているため通常のGPIOピンとしての使用は非推奨です
外部発振子:裏面に発振子とコンデンサ接続用のPAD有ります
突入電流対策:USB電源接続時に瞬間的に大きな電流が流れないようにするためのソフトスタート機能有ます
ESP32-S3-WROOM-1-N16R8の仕様

ESP32-S3シリーズSoC内蔵
Xtensa®デュアルコア32bit LX7マイクロプロセッサ(最大240 MHz)
384 KB ROM
512 KB SRAM/16 KB SRAM(RTC内)
16 MB Flash
8 MB PSRAM
Wi-Fi:802.11 b/g/n(802.11n 最大150 Mbps)
Bluetooth LE:Bluetooth 5、Bluetooth mesh(クラシック非対応)
動作電圧:3.0 ~ 3.6 V
アンテナ:オンボードPCBアンテナ
動作温度:-40℃～+65°C
ピン間隔:1.27 mmピッチ(ハーフピッチ)
モジュールサイズ:18 mm x 25.5 mm x 2.8 mm

内容物

1 x 基板本体
ピンヘッダ、ピンソケットは付属しませんので用途に合わせてご用意ください。
