M5STACK　M5STACK-U085

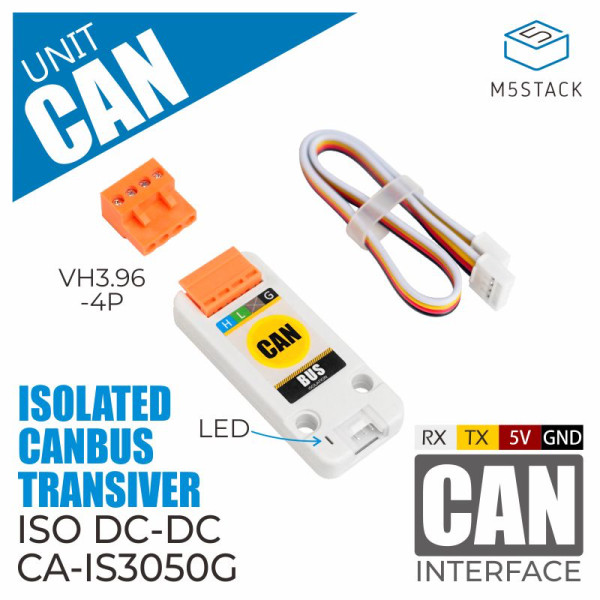

【6618】M5Stack用CAN-BUSユニット(CA-IS3050G)

絶縁型のCAN(コントローラエリアネットワーク)トランシーバーユニットで、複雑なCAN通信ネットワークの構築が可能となります。内蔵のDC/DC絶縁型電源チップにより、ノイズと混信を絶縁し、敏感な回路へのダメージを防ぎます。

差動信号の送受信能力を提供する、CA-IS3050G絶縁型CANトランシーバーを搭載しています。110ノードまでのバスが利用可能で、信号送信レートは最大1 Mbpsです。電流制限、過電圧、グラウンド損失保護(- 40～+40 V)、サーマルシャットダウンの機能を搭載。また、出力短絡も防止し、ISO11898-2規格の技術仕様を満たします。

CANについて

CANは、ISO国際標準のシリアル通信プロトコルで、フィールドバスのカテゴリーに属しています。これは、分散制御もしくはリアルタイム制御を効果的にサポートできるシリアル通信ネットワークの一種です。

CAN-BUSをベースにした分散制御システムは、マルチマスタの競合するバス構造を採用し、マルチマスタステーション運用、分散型の仲裁と放送通信といった特徴を備えています。

ネットワーク内ノード間での高速/低故障レートのデータ通信の場合、明らかなメリットがあります。複数のノードが同時に通信を開始した場合、低優先度のノードは高優先度のノードを回避し、通信回線の混雑を発生させません。通信距離は、10 km(通信レートは5 Kbps未満)、通信レートは 1 Mbps(通信距離は40 m 未満)に達します。

特徴

最大5000 V絶縁/耐圧電圧
電源表示LED
絶縁DC/DCコンバータ内蔵
信号レート最高1 Mbps
保護機能:信号絶縁、電流制限、過電圧保護、サーマルシャットダウン
2 x LEGO取付穴
HY 2.0 4P インターフェース

1 x CAN ユニット

1 x HY 2.0 ケーブル
1 x VH3.96-4ピンコネクタ

仕様

定格耐圧電力 5000 V
最大レート 1 Mbps
理論上のノード数 110
低ループ遅延 -150 ns
コモンモード電圧 -12 V ~ 12 V
保護機能 電流制限、過電圧、主電源ダイナミックタイムアウト機能、信号絶縁
正味重量 12 g
総重量 25 g
製品寸法 65 x 24 x 8 mm
包装寸法 67 x 53 x 12 mm
ケース素材 プラスチック(PC)

ピン配置

GPIO21:SCLSDA
GPIO22:SCL
5V:5V
GND:GND
