スイッチサイエンス SSCI-093415

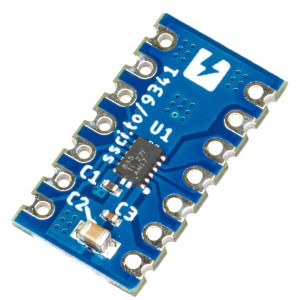

【9341】スイッチサイエンス DRV8835搭載デュアルモータードライバモジュール
テキサス・インスツルメンツのデュアルHブリッジモータードライバーDRV8835を搭載したモジュールです。二つのDCモーターまたは一つのステッピングモーターを駆動できます。最大1.5 Aの出力電流を供給しモーター電源電圧は0～11 V、デバイス電源電圧は2～7 Vで動作します。14ピンDIPパッケージのフォームファクタでブレッドボードで使いやすく、端面スルーホールでユニバーサル基板に実装しやすくなっています。
Pololu社のデュアルモータードライバDRV8835とピン互換になっていますが、VINの逆接続保護回路は搭載されていません。
特徴
テキサス・インスツルメンツDRV8835搭載
14ピンDIPパッケージ
端面スルーホール
モーター電源:0～11 V
デバイス電源:2～7 V
出力電流:最大1.5 A(並列にして3 A駆動が可能です)
Pololu社のデュアルモータードライバDRV8835とピン互換になっていますが、VINの逆接続保護回路は搭載されていません。
特徴
テキサス・インスツルメンツDRV8835搭載
14ピンDIPパッケージ
端面スルーホール
モーター電源:0～11 V
デバイス電源:2～7 V
出力電流:最大1.5 A(並列にして3 A駆動が可能です)
本店一階
在庫拠点
秋葉原
| 【関連情報】 |
DRV8835データシート 回路図 基板図 |
