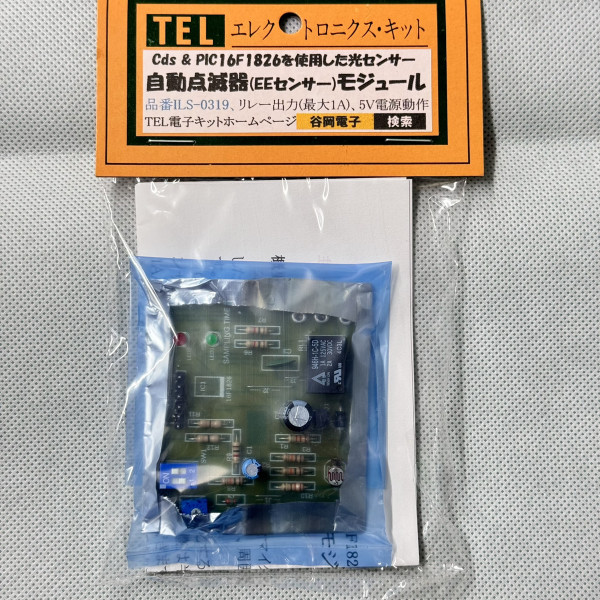

TELキット ILS-0319
自動点滅器モジュール
本キットは、CdSセル(1MΩ)とマイクロチップ社、8ビットマイコンPIC16F1826を使用した自動点滅器(EEセンサ―)モジュールで、周囲が暗くなれば外灯(街灯)を自動点灯(点滅)します。
CdSは光の強さに応じて電気抵抗が変化する特性を利用したセンサ―で、EE(Electric Eye)センサ―とも呼ばれています。
光の感度調整は半固定抵抗で行い、出力は電磁リレーで、最大1A/100VACのLED電球等をON/OFFできます。
明暗の変化時に点滅の繰り返しを避けるために、プログラムでヒステリシスを持たせてあります。
サンプリング測定間隔(32mS, 1S, 4S, 16S)は用途に合わせてスイッチで選びます。
サンプリング測定間隔は緑色LED、出力は赤色LEDで表示されます。
本キットの基板モジュールは完成品、検査済みですが、ケース、電源などは別売です。
電源は、5V/200mA以上のもの、例えば5VスイッチングACアダプター又は弊社三端子電源キットJPS-0161+5Vなどを使います。
電池は本器の消費電流が大きいので使えません。
主な規格
電源電圧/電流: 5.0V(推奨)/ 200mA以上
電磁リレー出力:1回路1接点、最大接点容量 1A/125VAC, 2A/30VDC
サンプリング測定間隔:0.032秒,1秒,4秒,16秒
明暗感度:半固定抵抗器で調整
CdSは光の強さに応じて電気抵抗が変化する特性を利用したセンサ―で、EE(Electric Eye)センサ―とも呼ばれています。
光の感度調整は半固定抵抗で行い、出力は電磁リレーで、最大1A/100VACのLED電球等をON/OFFできます。
明暗の変化時に点滅の繰り返しを避けるために、プログラムでヒステリシスを持たせてあります。
サンプリング測定間隔(32mS, 1S, 4S, 16S)は用途に合わせてスイッチで選びます。
サンプリング測定間隔は緑色LED、出力は赤色LEDで表示されます。
本キットの基板モジュールは完成品、検査済みですが、ケース、電源などは別売です。
電源は、5V/200mA以上のもの、例えば5VスイッチングACアダプター又は弊社三端子電源キットJPS-0161+5Vなどを使います。
電池は本器の消費電流が大きいので使えません。
主な規格
電源電圧/電流: 5.0V(推奨)/ 200mA以上
電磁リレー出力:1回路1接点、最大接点容量 1A/125VAC, 2A/30VDC
サンプリング測定間隔:0.032秒,1秒,4秒,16秒
明暗感度:半固定抵抗器で調整
