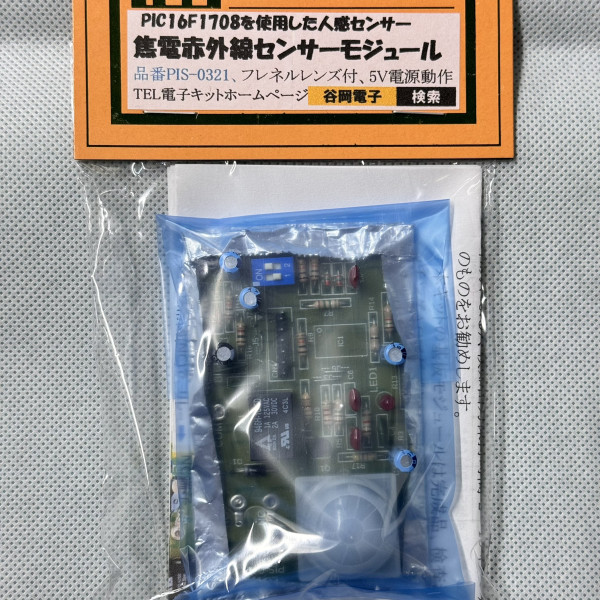

TELキット PIS-0321
焦電赤外線センサー(人感センサー)
本キットは、焦電赤外線センサーD205Bとマイクロチップ社、8ビットマイコンPIC16F1708を使用した人感センサーモジュールで、人の動きを捉えて出力の電磁リレーをON/OFF します。
焦電赤外線センサーは、セラミックの焦電特性を利用したセンサーで人体などから出ている赤外線の量の変化を鋭くキャッチします。
人の動きを捉えることからモーションセンサーとも呼ばれています。
自動ドア、来客報知器、防犯警報器、照明器具などの応用が考えられます。
出力は接点容量最大1A/100Vの1回路1接点の電磁リレー、最大検知距離は3～5m(設置の仕方による)、検知出力保持時間2～16秒です。
電源は安定化された5.0V/200mA以上のものをお勧めします。
本キットの基板モジュールは完成品、検査済みですが、ケース、電源などは別売です。
5VスイッチングACアダプター又は弊社三端子電源キットJPS-0161+5Vなどが使えます。
電池は本器の消費電流が大きいので使えません。
主な規格
電源電圧/電流:5.0V(推奨)/ 200mA以上、安定化されたもの
電磁リレー出力:1回路1接点、最大接点容量 1A/125VAC,2A/30VDC ,
最大検知距離:3～5m
検知保持時間:2秒,4秒,8秒,16秒
焦電赤外線センサーは、セラミックの焦電特性を利用したセンサーで人体などから出ている赤外線の量の変化を鋭くキャッチします。
人の動きを捉えることからモーションセンサーとも呼ばれています。
自動ドア、来客報知器、防犯警報器、照明器具などの応用が考えられます。
出力は接点容量最大1A/100Vの1回路1接点の電磁リレー、最大検知距離は3～5m(設置の仕方による)、検知出力保持時間2～16秒です。
電源は安定化された5.0V/200mA以上のものをお勧めします。
本キットの基板モジュールは完成品、検査済みですが、ケース、電源などは別売です。
5VスイッチングACアダプター又は弊社三端子電源キットJPS-0161+5Vなどが使えます。
電池は本器の消費電流が大きいので使えません。
主な規格
電源電圧/電流:5.0V(推奨)/ 200mA以上、安定化されたもの
電磁リレー出力:1回路1接点、最大接点容量 1A/125VAC,2A/30VDC ,
最大検知距離:3～5m
検知保持時間:2秒,4秒,8秒,16秒
