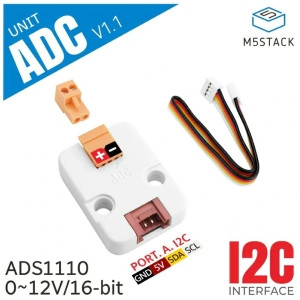

M5STACK M5STACK-U013-V11
【9491】M5Stack用ADCユニット v1.1
M5Stack用ADCユニット [U013]の後継品です。
M5Stack用の16 bit ADコンバーターユニットで、自己校正機能を備えた ADS1110を搭載、従来品と比べサンプリングレート等が改善されました。M5Stack本体内蔵のADコンバーターより低速ですが高分解能です。GROVE互換インターフェースでM5Stackなどと接続し、I2Cで通信します。I2Cアドレスは従来通り0x48です。
特徴
ADコンバーターにADS1110を搭載(従来品M5Stack用ADCユニット [U013]はADS1100搭載)
最大分解能:16 bit
サンプリングレートを変更可能:15～240サンプル/秒
1、2、4、8倍のプログラマブルゲインアンプ(PGA)を内蔵
高精度基準電圧源を内蔵:2.048 V ±0.05 %
測定電圧範囲は従来通り:0 ～ 12 V
レゴ互換の取り付け穴を二つ搭載
仕様
入力端子:HT3.96端子(2ピン)
ADコンバータ:ADS1110
PGA増幅率:1、2、4、8倍
AD変換分解能:最大16 bit
基準電圧:2.048 V ± 0.05%
ローノイズ:10 μVP-P
温度ドリフト:5 ppm/℃
積分非直線性誤差(INL):フルスケールレンジの0.01%(最大)
インターフェース:GROVE互換インターフェース(I2C)
I2Cアドレス:0x48
外形寸法:32 x 24 x 10.2 mm
内容物
1 x M5Stack用ADCユニット v1.1 本体
1 x HT3.96端子(2ピン)
1 x GROVE互換ケーブル(20 cm)
M5Stack用の16 bit ADコンバーターユニットで、自己校正機能を備えた ADS1110を搭載、従来品と比べサンプリングレート等が改善されました。M5Stack本体内蔵のADコンバーターより低速ですが高分解能です。GROVE互換インターフェースでM5Stackなどと接続し、I2Cで通信します。I2Cアドレスは従来通り0x48です。
特徴
ADコンバーターにADS1110を搭載(従来品M5Stack用ADCユニット [U013]はADS1100搭載)
最大分解能:16 bit
サンプリングレートを変更可能:15～240サンプル/秒
1、2、4、8倍のプログラマブルゲインアンプ(PGA)を内蔵
高精度基準電圧源を内蔵:2.048 V ±0.05 %
測定電圧範囲は従来通り:0 ～ 12 V
レゴ互換の取り付け穴を二つ搭載
仕様
入力端子:HT3.96端子(2ピン)
ADコンバータ:ADS1110
PGA増幅率:1、2、4、8倍
AD変換分解能:最大16 bit
基準電圧:2.048 V ± 0.05%
ローノイズ:10 μVP-P
温度ドリフト:5 ppm/℃
積分非直線性誤差(INL):フルスケールレンジの0.01%(最大)
インターフェース:GROVE互換インターフェース(I2C)
I2Cアドレス:0x48
外形寸法:32 x 24 x 10.2 mm
内容物
1 x M5Stack用ADCユニット v1.1 本体
1 x HT3.96端子(2ピン)
1 x GROVE互換ケーブル(20 cm)
