Y2KB-022

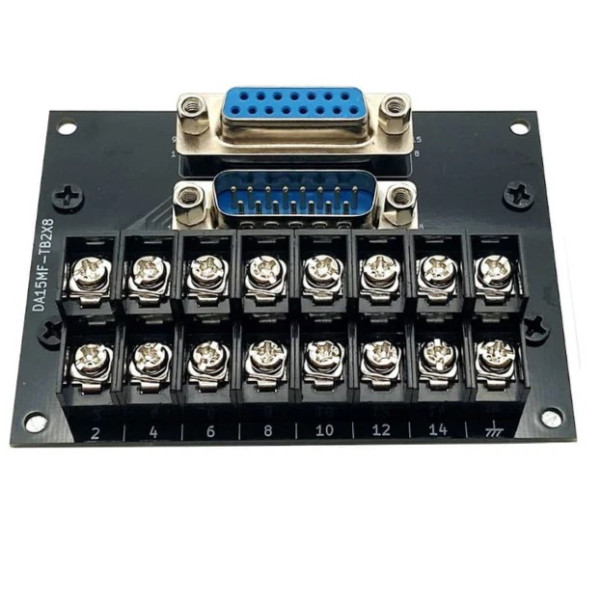

【6856】コネクタ端子台変換ユニット(2列D-sub15オス/メス⇔端子台)
2列 D-sub 15ピン(オス・メス)を丸・Y端子式の端子台に変換するユニットです。DINレール取付けとネジ取付けの両方に対応しています。部品は全て実装済みのため、はんだ付けは不要です。サポートページより3D CADデータもダウンロードいただけます。
特徴
DINレール取付 / ネジ取付け両対応
D-subオス・メス両対応
丸端子・Y端子(M3・M3.5)に対応
フレームグラウンド端子付き
仕様
型番:DA15MF-TB2X8
D-subコネクタ極性:オス・メス
D-subコネクタ嵌合ネジサイズ:#4-40
端子台極数:2×8(D-sub15Pの全ピン+フレームグラウンド1ピン)
端子台ピッチ:8.5 mm
端子台ネジ:M3
取付方法:35 mm幅DINレール / ネジ取付け
外形寸法(幅×奥行×高さ)
DINレール取付時:85×62×38.1 mm
ネジ取付け時:85×62×24.1 mm
定格電圧:AC/DC125 V
定格電流:2 A
内容物
製品本体
DINレール取付用アタッチメント(DINレールアダプタ×2、固定用タッピングネジ×4)
ネジ取付け用スペーサ(M3 L5mm × 4)
特徴
DINレール取付 / ネジ取付け両対応
D-subオス・メス両対応
丸端子・Y端子(M3・M3.5)に対応
フレームグラウンド端子付き
仕様
型番:DA15MF-TB2X8
D-subコネクタ極性:オス・メス
D-subコネクタ嵌合ネジサイズ:#4-40
端子台極数:2×8(D-sub15Pの全ピン+フレームグラウンド1ピン)
端子台ピッチ:8.5 mm
端子台ネジ:M3
取付方法:35 mm幅DINレール / ネジ取付け
外形寸法(幅×奥行×高さ)
DINレール取付時:85×62×38.1 mm
ネジ取付け時:85×62×24.1 mm
定格電圧:AC/DC125 V
定格電流:2 A
内容物
製品本体
DINレール取付用アタッチメント(DINレールアダプタ×2、固定用タッピングネジ×4)
ネジ取付け用スペーサ(M3 L5mm × 4)
