M5STACK M5STACK-K134
【9569】M5 Din Meter(M5Stamp S3搭載)

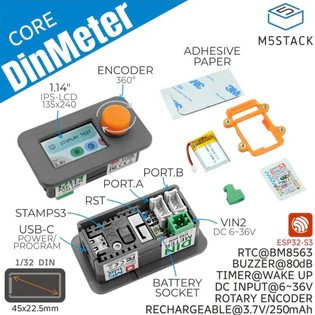

M5Stamp S3と1.14インチ液晶、ロータリーエンコーダを1/32 DINサイズのパネルメータ風ケースに格納した多用途の組込開発モジュールです。機器のパネルに角穴を開けるだけで見栄え良く組込できます。6～36 Vとワイド入力電圧範囲の電源、250 mAhのLiPo電池(同梱)、リアルタイムクロック(RTC)、大音量ブザー、制御用ボタン、拡張用に二つのHY2.0-4Pコネクタを搭載しているので幅広い用途で便利に使えます。
特徴
ESP32-S3FN8を搭載したM5Stamp S3を実装し、2.4 GHz帯Wi-Fi、デュアルコア・最高240 MHzのCPUコア、8 MBのFlashメモリ、512 KBのRAM、USB OTG対応など高機能を実現
定期的な起動を実現するRTC、大音量ブザー(80 dB)、二つのHY2.0-4Pコネクタ(Port A、B)
1.14インチ液晶(コントローラ:ST7789v2)
ロータリーエンコーダ
電源
ウェイクボタン(及びHOLD信号)またはRTCからの割込にて起動、HOLDピン(GPIO46)を0にすることで電源をオフに出来ます
外部電源入力:6～36 V
LiPo電池:250 mAh
USBコネクタ(Type-C)から給電可能
1/32 DINサイズのパネルメータと同様の構造
機器パネルに45 x 22.5 mmの角穴を開けるだけで見栄え良く固定できます(付属両面テープまたはM3ネジ(付属しません)使用。また機器パネルが極端に厚い場合はUSBコネクタが使えなくなる可能性があります)
仕様
MCU:ESP32-S3FN8
CPUコア:2
最高周波数:240 MHz
搭載フラッシュメモリ:8 MB
搭載RAM:512 KB
液晶ディスプレイ
画面:1.14インチ IPS液晶
解像度:240 x 135 px
コントローラ:ST7789v2
ロータリーエンコーダ:スイッチ付ロータリーエンコーダ
RTC:有(接続方式:I2C)
ブザー:有(最大音量:80 dB)
I/O用コネクタ:2(PORT A及びPORT B)
電源:USB Type-Cコネクタ、外部電源端子、LiPo電池
電池充電制御:有(充電電流:100 mA)
外形寸法:53 x 32 x 30 mm(ロータリーエンコーダのノブ、LiPo電池除く)
機器パネル取付穴寸法:45 x 22.5 mm
重量:17.6 g
内容物
1 x M5Stack Din Meter (M5Stamp S3搭載) 本体
1 x パネル貼付用両面テープ
1 x 250 mAH LiPo電池パック
1 x ステッカー
1 x ワンタッチ着脱式コネクタ(ケーブル側)
1 x ネジ固定用バックブレース(M3ネジは付属しません)
