M5STACK M5STACK-K128-SE

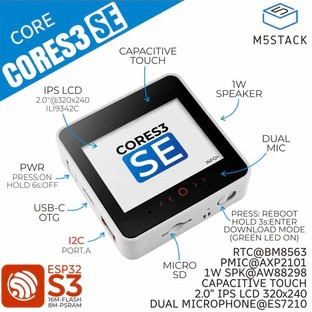

【9690】M5Stack CoreS3 SE
第3世代のCoreデバイスであるESP32-S3を搭載したM5Stack開発キットです。CoreS3 SEはCore S3の軽量化バージョンです。CoreS3から、カメラ、照度・近接センサ、6軸IMU、3軸地磁気センサが取り除かれています。また、DIN Baseは付属していません。バッテリーボトムは別売りです。

MCUはESP32-S3でXtensa LX7プロセッサを搭載しています。Wi-Fiに対応し、16 MBフラッシュメモリと8 MB PSRAM(疑似SRAM)を搭載しています。充電、プログラム書き込み、通信用にUSB Type-C、I2C通信用にGroveコネクタを備え、micro SDカードスロットも備えています。画面は2インチの静電容量式IPSタッチスクリーンです。

RTCモジュールを内蔵し、正確なタイミング計測とタイマーによるウェイクアップ機能が利用できます。電源は電源管理IC AXP2101により管理され、低消費電力な設計です。

サウンド出力のために16 bitのI2SアンプIC AW88298と1 Wスピーカを内蔵しています。サウンド入力にはデュアルマイク入力に対応したオーディオデコーダIC ES7210 を使用しています。

技適マークは筐体側面に表示されています。

特長

ESP32S3を搭載し16 MBのフラッシュメモリ、8 MBのPSRAM(疑似SRAM)、2.4 GHzWi-Fiを利用可能
スピーカ、デュアルマイク搭載
静電容量式タッチスクリーン搭載(高強度ガラスパネルで画面保護)
USB Type-Cコネクタ搭載
OTG(On-The-Go)、CDC(Communications Device Class)機能を利用可能
外部USBデバイスの利用や本体ファームウェア書き換えが可能
micro SD(TFカード)スロット搭載
電源管理IC AXP2101で低消費電力設計
1セルのリチウムイオン電池(別売)で持ち歩き可能
Arduino、UIFlowによる開発が可能
仕様

SoC・周辺回路部
ESP32S3搭載
デュアルコア Xtensa LX7(最高240 MHz駆動)
2.4GHz Wi-Fi(アンテナはケース内に内蔵)
OTG、CDC機能対応
フラッシュメモリ:16 MB
PSRAM(疑似SRAM):8 MB
RTC(リアルタイムクロック)IC:BM8563
ディスプレイ部
2.0インチIPS液晶(解像度:320 x 240)
静電容量式タッチパネル
オーディオ部
アンプ:AW88298(1 W 16 bits I2S パワーアンプ )
1 Wスピーカ
オーディオデコーダ:ES7210(デュアルマイク入力)
電源部
電源管理IC:AXP2101
Groveコネクタ最大出力(バッテリ駆動):DC 4.2 V/940 mA
Groveコネクタ最大出力(USB駆動):DC 5 V/680 mA
消費電力:
バッテリー駆動時:
スタンバイモード:DC 4.2 V/104.64 uA
通常動作時:DC 4.2 V/109.67 mA
USB電源供給:
通常動作時:DC 5 V/166.27 mA
インタフェース
1 x USB Type-Cポート(OTG・CDCサポート)
1 x Groveポート(I2C)
1 x micro SDカード(TFカード)スロット(最大16 GBまで対応)
2 x プッシュスイッチ
1 x M-BUS
製品サイズ:54 x 54 x 15.5 mm
製品重量:38.4 g

【欠品中】
本店一階

在庫拠点
秋葉原
【数量11個〜】単価 ¥8480
管理コード:EEHD-6CFC
