スイッチサイエンス SSCI-093323

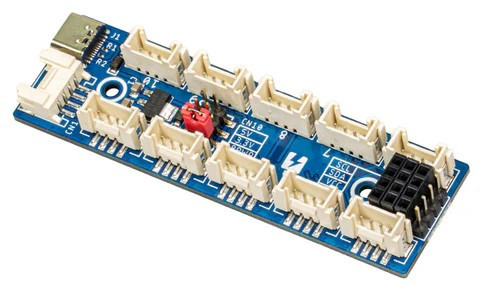

【9332】M5Stack用PortA拡張セルフパワー10ポートハブ
M5StackのPort A(赤いポート)を10個のポートに拡張するハブモジュールです。USB Type-Cから各ポートに安定した電源供給が可能です。さらにPort Aのピンを引き出した2.54 mmピッチのピンソケットを3列またピンヘッダを1列備えています。
I2Cの信号線(SDA/SCL)のプルアップ抵抗は実装されていません。プルアップ抵抗が必要な場合、ピンソケットにアキシャル抵抗を挿入してください。
各ポートに供給する電源を基板中央のジャンパーピンで切り替えることができます。
1列目をショートするとUSB Type-Cから5 V
2列目をショートするとオンボードLDOから3.3 V
3列目をショートするとPort Aからパススルー
特長
USB Type-Cから電源供給
オンボードLDO AP2114搭載 3.3 V/1 A
Grove互換HY2.0コネクタ10個
ピンソケット3列
ピンヘッダ1列
I2Cの信号線(SDA/SCL)のプルアップ抵抗は実装されていません。プルアップ抵抗が必要な場合、ピンソケットにアキシャル抵抗を挿入してください。
各ポートに供給する電源を基板中央のジャンパーピンで切り替えることができます。
1列目をショートするとUSB Type-Cから5 V
2列目をショートするとオンボードLDOから3.3 V
3列目をショートするとPort Aからパススルー
特長
USB Type-Cから電源供給
オンボードLDO AP2114搭載 3.3 V/1 A
Grove互換HY2.0コネクタ10個
ピンソケット3列
ピンヘッダ1列
