【9560】Picossci NTSCボード(RP2040搭載)

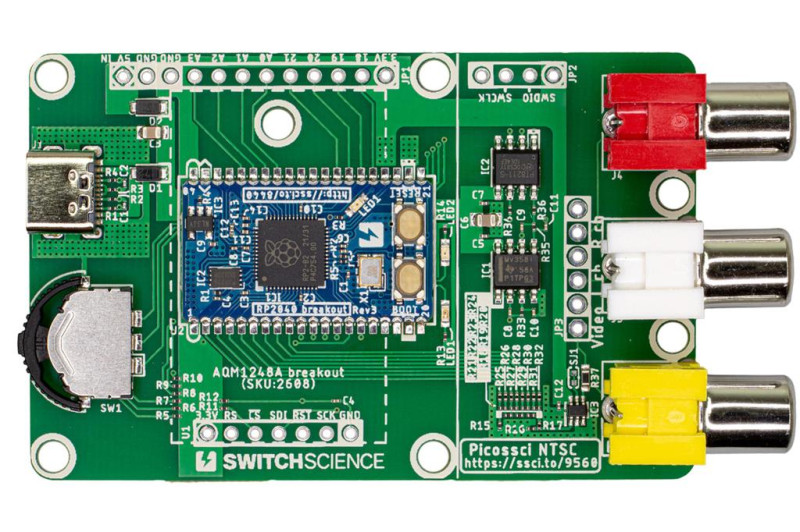

ビデオ出力端子/オーディオ出力端子を搭載した RP2040 マイコンボード(Picossci)です。なおマイコン部にはPicossci RP2040 ピッチ変換基板を利用してます。
ビデオ端子はソフト処理によりビデオストリームデータをR2R-DACに流し込み、NTSC信号を出力してます。またステレオオーディオ端子にはI2S-DAC(PT8211)のオーディオ信号が出力されます。
CPU周辺機能として、 汎用LED x 3(黄緑x2/赤x1)、レバースイッチ(左右・押し込み)、SDカードソケットが搭載されていて、ソフトウェアから直接利用できます。
さらに、GPIO、グラフィック液晶接続コネクタは配線パターンのみ搭載しているので、必要に応じて部品をはんだ付けして拡張できます。
基板仕様
RP2040 搭載
16 Mbit Flash ROM 搭載
12.000 MHzクロック発振器搭載
ビデオ出力端子(ビデオアンプ付きR2R-DAC出力)搭載
ステレオオーディオ出力端子(I2S-DAC 出力)搭載
3.3 V/700 mA 出力電源回路搭載(3.3 V出力ピン有り)
RESET ボタン、BOOTSELボタン搭載
汎用LED x 3(黄緑x2/赤x1)搭載
レバースイッチ搭載(左右・押し込み)
SDカードソケット
USB Type-C コネクタ搭載
※以下は配線パターンのみ(部品をはんだ付けすれば動きます)
拡張ピンは12ピン(2.54 ㎜ ピッチ)
GPIO x 3 (GPIO19 ～ 21)
GPIO x 1 (GPIO18:I2S信号と共用)
アナログ入力ピン x 4(GPIO26 ～ 29と共用)
5 V電源入力ピン(USBの 5 V入力と併用可能)
3.3 V電源出力ピン
GNDピンx2
グラフィック液晶接続コネクタ(SKU:2608)
ビデオ端子はソフト処理によりビデオストリームデータをR2R-DACに流し込み、NTSC信号を出力してます。またステレオオーディオ端子にはI2S-DAC(PT8211)のオーディオ信号が出力されます。
CPU周辺機能として、 汎用LED x 3(黄緑x2/赤x1)、レバースイッチ(左右・押し込み)、SDカードソケットが搭載されていて、ソフトウェアから直接利用できます。
さらに、GPIO、グラフィック液晶接続コネクタは配線パターンのみ搭載しているので、必要に応じて部品をはんだ付けして拡張できます。
基板仕様
RP2040 搭載
16 Mbit Flash ROM 搭載
12.000 MHzクロック発振器搭載
ビデオ出力端子(ビデオアンプ付きR2R-DAC出力)搭載
ステレオオーディオ出力端子(I2S-DAC 出力)搭載
3.3 V/700 mA 出力電源回路搭載(3.3 V出力ピン有り)
RESET ボタン、BOOTSELボタン搭載
汎用LED x 3(黄緑x2/赤x1)搭載
レバースイッチ搭載(左右・押し込み)
SDカードソケット
USB Type-C コネクタ搭載
※以下は配線パターンのみ(部品をはんだ付けすれば動きます)
拡張ピンは12ピン(2.54 ㎜ ピッチ)
GPIO x 3 (GPIO19 ～ 21)
GPIO x 1 (GPIO18:I2S信号と共用)
アナログ入力ピン x 4(GPIO26 ～ 29と共用)
5 V電源入力ピン(USBの 5 V入力と併用可能)
3.3 V電源出力ピン
GNDピンx2
グラフィック液晶接続コネクタ(SKU:2608)
