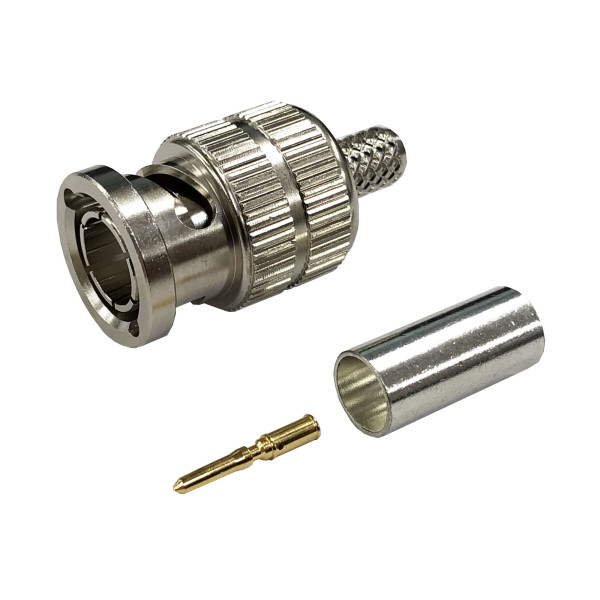

トーコネ (東洋コネクター) BNCP-3CUHD
BNCプラグ
L-3.3CUHD、TCX-3CUHDケーブルに適合するBNC75Ω型ストレートプラグです。
4K、8K製品対応の12G-SDI対応のBNC型コネクタとなっております。
中心コンタクト、本体ともに圧着タイプとなっており、加工がしやすく、安価になっております。
取付加工には圧着工具TC-35CAが必要です。
嵌合部形状 プラグ
特性インピーダンス 75Ω
定格電圧 AC 500V
使用周波数範囲 12GHz
絶縁抵抗 DC 500Vにて5000MΩ以上
耐電圧 AC 1500V 1分間
接触抵抗 3mΩ以下
電圧定在波比 DC～6GHzまで20dB以上、6GHz～12GHzまで15dB以上(リターンロス)
使用温度範囲 -40～+85℃
圧着工具 TC-35CA
4K、8K製品対応の12G-SDI対応のBNC型コネクタとなっております。
中心コンタクト、本体ともに圧着タイプとなっており、加工がしやすく、安価になっております。
取付加工には圧着工具TC-35CAが必要です。
嵌合部形状 プラグ
特性インピーダンス 75Ω
定格電圧 AC 500V
使用周波数範囲 12GHz
絶縁抵抗 DC 500Vにて5000MΩ以上
耐電圧 AC 1500V 1分間
接触抵抗 3mΩ以下
電圧定在波比 DC～6GHzまで20dB以上、6GHz～12GHzまで15dB以上(リターンロス)
使用温度範囲 -40～+85℃
圧着工具 TC-35CA
取扱店舗:本店2階
在庫拠点
秋葉原
大阪
