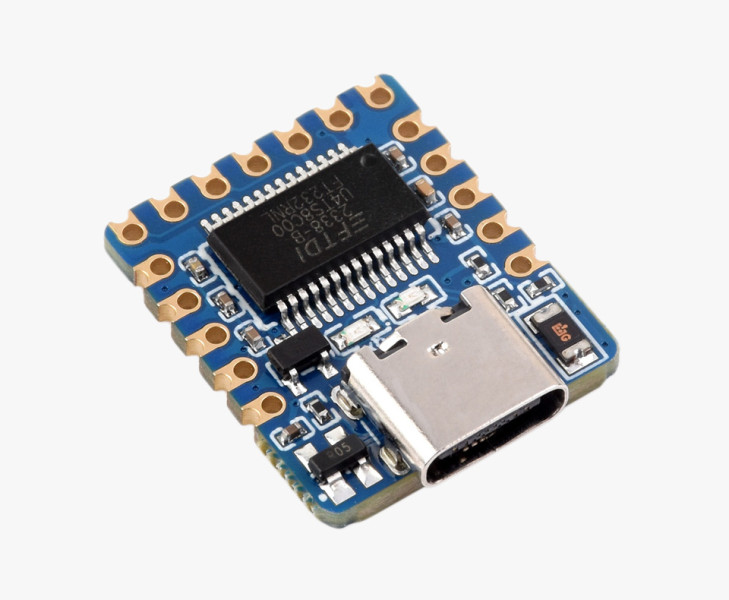

WaveShare USB-TO-TTL-FT232
【27466】USB To UART (TTL) ミニコミュニケーションモジュール
特徴
オリジナルFT232RNLチップ搭載、通信が高速で安定、互換性が向上
キャステレーテッドホール設計、コンパクトサイズでデバイスへの実装が簡単
UART通信ボーレート:300bps〜3Mbps
自己回復型ヒューズとESDダイオード搭載、過電流/過電圧保護により安定した安全な動作
TXDおよびRXDインジケーター搭載、送受信状態の監視が可能
裏面にVCCスイッチングパッドあり、デフォルトで3.3V TTLを使用、再はんだ付けにより5Vに切り替え可能
チップの全機能ピンに対応、二次開発や統合が便利
USB Type-Cポート搭載、スムーズな接続と取り外しが可能、信頼性が高い
バージョンオプション
USB-TO-TTL-FT232:標準バージョン、ピンヘッダーなし
USB-TO-TTL-FT232-M:ピンヘッダーが予めはんだ付け済み
FT232RNLソリューション採用
USB-TO-TTL-FT232はFT232RNLチップを採用
複数システム対応
Windows 7/8/8.1/10/11、MacOS、Linux、Androidなどの人気システムと互換性あり
コンパクトで簡単な統合
キャステレーテッドホールと浸漬金メッキ設計、高度に統合されたパッケージ
様々な製品アプリケーションに組み込み可能
ピンアウト定義
5V:5V出力
GND:グラウンド
VCC:3.3Vまたは5V出力、裏面のパッドで設定
TXD:MCU.RXへの接続(信号方向:MCU.RX << FT232 << PC.TX)
RXD:MCU.TXへの接続(信号方向:MCU.TX >> FT232 >> PC.RX)
RTS:MCU.CTSへの接続(信号方向:MCU.CTS << FT232 << PC.RTS)
CTS:MCU.RTSへの接続(信号方向:MCU.RTS >> FT232 >> PC.CTS)
オリジナルFT232RNLチップ搭載、通信が高速で安定、互換性が向上
キャステレーテッドホール設計、コンパクトサイズでデバイスへの実装が簡単
UART通信ボーレート:300bps〜3Mbps
自己回復型ヒューズとESDダイオード搭載、過電流/過電圧保護により安定した安全な動作
TXDおよびRXDインジケーター搭載、送受信状態の監視が可能
裏面にVCCスイッチングパッドあり、デフォルトで3.3V TTLを使用、再はんだ付けにより5Vに切り替え可能
チップの全機能ピンに対応、二次開発や統合が便利
USB Type-Cポート搭載、スムーズな接続と取り外しが可能、信頼性が高い
バージョンオプション
USB-TO-TTL-FT232:標準バージョン、ピンヘッダーなし
USB-TO-TTL-FT232-M:ピンヘッダーが予めはんだ付け済み
FT232RNLソリューション採用
USB-TO-TTL-FT232はFT232RNLチップを採用
複数システム対応
Windows 7/8/8.1/10/11、MacOS、Linux、Androidなどの人気システムと互換性あり
コンパクトで簡単な統合
キャステレーテッドホールと浸漬金メッキ設計、高度に統合されたパッケージ
様々な製品アプリケーションに組み込み可能
ピンアウト定義
5V:5V出力
GND:グラウンド
VCC:3.3Vまたは5V出力、裏面のパッドで設定
TXD:MCU.RXへの接続(信号方向:MCU.RX << FT232 << PC.TX)
RXD:MCU.TXへの接続(信号方向:MCU.TX >> FT232 >> PC.RX)
RTS:MCU.CTSへの接続(信号方向:MCU.CTS << FT232 << PC.RTS)
CTS:MCU.RTSへの接続(信号方向:MCU.RTS >> FT232 >> PC.CTS)
