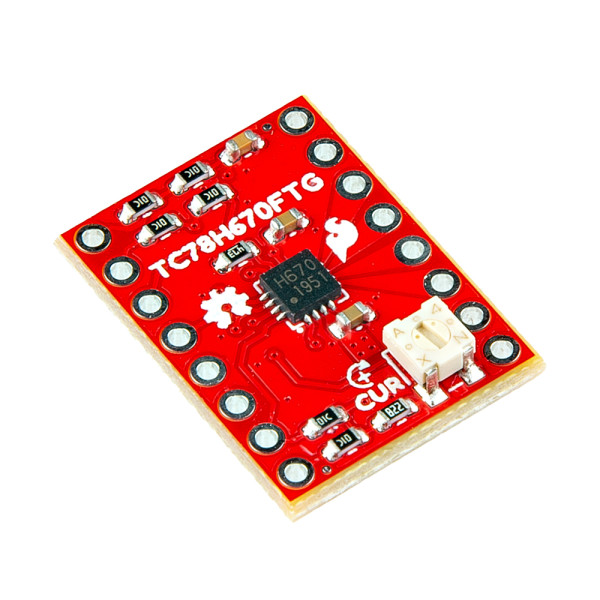

SparkFun ROB-25167
SparkFun Mini Stepper Motor Driver - TC78H670FTG
SparkFun ミニ ステッピング モーター ドライバーを使用すると、バイポーラ ステッピング モーターを簡単かつ正確に制御できます。
このコンパクトなドライバーは、わずか 0.6 インチ x 0.8 インチで、ブレッドボードに適した 0.1 インチのピン間隔を備えており、スペースが限られたプロジェクトやプロトタイピング アプリケーションに最適です。
プロセスをガイドする 10 個の例を備えた包括的なArduino ライブラリのおかげで、簡単に始めることができます。
1/128 ステップまでの高解像度機能により、モーターの動きを比類のない方法で制御できます。
ミニ ステッピング モーター ドライバーは、柔軟性を高めるために、従来のクロックイン ステッピングとシリアル コマンドの 2 つの制御方法を提供しています。
シリアル制御方法により、独自の機能が解放され、モーターのパフォーマンスをオンザフライで微調整できます。
使いやすいシリアル コマンドを使用して、位相、トルク、電流制限、および混合減衰比を簡単に調整できます。
電流制限の調整に外部トリムポットを必要とするほとんどのステッピング モーター ドライバー IC とは異なり、ミニ ステッピング モーター ドライバーはソフトウェア ベースの制御を可能にし、物理的な調整の必要がありません。
■ 仕様
▼ 東芝 TC78H670FTG バイポーラ ステッピング モーター ドライバー
▼ 制御プロトコル: Clock-in / Serial
▼ ステップ操作: full, half, quarter, 1/8, 1/16, 1/32, 1/64, 1/128
▼ 電源動作電圧: 3.6 V ～ 16.0 V
▼ 出力電流: 2.0 A (最大)
・PTCによる過電流保護
▼ マルチエラー検出機能:
・サーマルシャットダウン (TSD)
・過電流(ISD)
・モーター負荷オープン(OPD)
・低電圧ロックアウト (UVLO)
▼ ボード寸法: 0.6インチ × 0.8インチ
このコンパクトなドライバーは、わずか 0.6 インチ x 0.8 インチで、ブレッドボードに適した 0.1 インチのピン間隔を備えており、スペースが限られたプロジェクトやプロトタイピング アプリケーションに最適です。
プロセスをガイドする 10 個の例を備えた包括的なArduino ライブラリのおかげで、簡単に始めることができます。
1/128 ステップまでの高解像度機能により、モーターの動きを比類のない方法で制御できます。
ミニ ステッピング モーター ドライバーは、柔軟性を高めるために、従来のクロックイン ステッピングとシリアル コマンドの 2 つの制御方法を提供しています。
シリアル制御方法により、独自の機能が解放され、モーターのパフォーマンスをオンザフライで微調整できます。
使いやすいシリアル コマンドを使用して、位相、トルク、電流制限、および混合減衰比を簡単に調整できます。
電流制限の調整に外部トリムポットを必要とするほとんどのステッピング モーター ドライバー IC とは異なり、ミニ ステッピング モーター ドライバーはソフトウェア ベースの制御を可能にし、物理的な調整の必要がありません。
■ 仕様
▼ 東芝 TC78H670FTG バイポーラ ステッピング モーター ドライバー
▼ 制御プロトコル: Clock-in / Serial
▼ ステップ操作: full, half, quarter, 1/8, 1/16, 1/32, 1/64, 1/128
▼ 電源動作電圧: 3.6 V ～ 16.0 V
▼ 出力電流: 2.0 A (最大)
・PTCによる過電流保護
▼ マルチエラー検出機能:
・サーマルシャットダウン (TSD)
・過電流(ISD)
・モーター負荷オープン(OPD)
・低電圧ロックアウト (UVLO)
▼ ボード寸法: 0.6インチ × 0.8インチ
◎値引対象外商品 秋葉原本店取扱フロア:1階
