基板のみの販売です。真空管等付属しません。
jinson craft JC-46

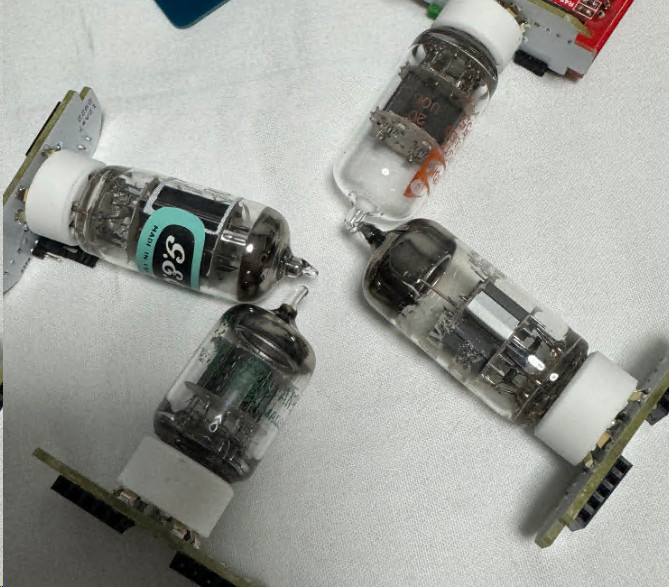

MONYACA7 BAL専用 MT9PIN基板
MONYACA7 BAL専用で使用できるMT9PIN用単管基板です。
組み立ては、MONYACA7 BALの真空管下駄基板に準じるので、説明書はありません。
6922/12A*7, PCC89, 5670, 5755に対応します。
部品表(下駄1個分)
・MT9PIN / 千石 IGZCT9-A-G 1個
・LED 3mm / 照明用。適当に 1個
・470オーム / 千石 RK73B2ATTD471J 1個
・ピンソケット 1×4 / 秋月 110099 2個
★6922/12A*7下駄の場合、以下も。
・2mmピッチピンヘッダ 1×3 (3P) / 秋月 106192 1個
・2mmピッチジャンパーピン / 秋月 103902 1個
組み立ては、MONYACA7 BALの真空管下駄基板に準じるので、説明書はありません。
6922/12A*7, PCC89, 5670, 5755に対応します。
部品表(下駄1個分)
・MT9PIN / 千石 IGZCT9-A-G 1個
・LED 3mm / 照明用。適当に 1個
・470オーム / 千石 RK73B2ATTD471J 1個
・ピンソケット 1×4 / 秋月 110099 2個
★6922/12A*7下駄の場合、以下も。
・2mmピッチピンヘッダ 1×3 (3P) / 秋月 106192 1個
・2mmピッチジャンパーピン / 秋月 103902 1個
※パネル等も基板でつくってますので、多少のスレ、傷はあります。ご納得の上、購入願います。※
