Adafruit ADA-6050

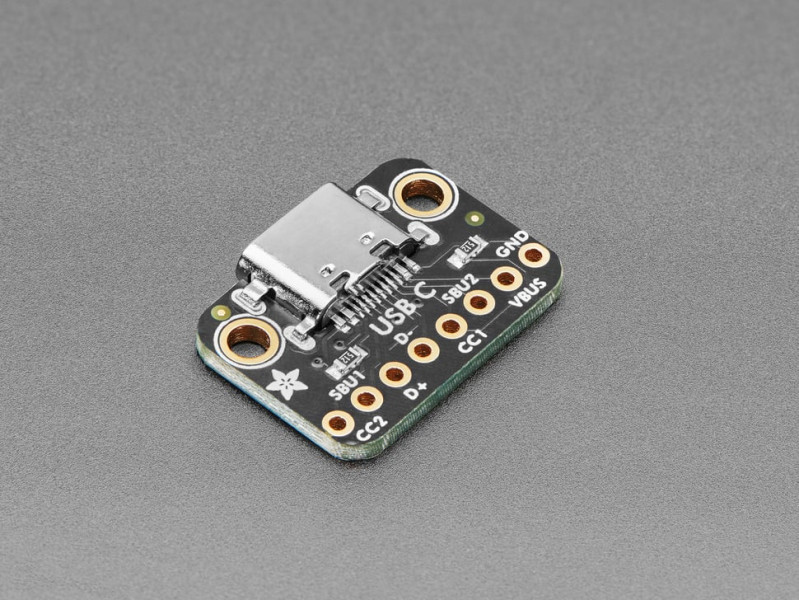

Adafruit Sunken USB Type C Breakout Board - Downstream
説明
スリムな USB C ビルドが必要な場合は、PCBA をまたぐ「沈み込み」タイプのコネクタを使用すると、ビルドを超スリムに保つことができます。このブレークアウトは、USB タイプ C コネクタのすべての接点を提供しますが、 従来の「水平」USB-C ブレークアウトや垂直バージョンよりも低くなっています。
USB Cは、対称/リバーシブルコネクタ、より多くのデータピン、およびより高い電流出力能力を備えています。しかし、ほとんどの開発者にとって、古いUSBで慣れ親しんだピンの使用法は問題なく機能します。このブレークアウトは、必要なすべての基本機能と、ダウンストリーム接続用の従来のUSB 2.0を模倣した抵抗構成を提供します。
CCピンの 2 つの 5.1K 抵抗は、 アップストリーム ポートに 5V および最大 1.5A を供給するように指示します (アップストリームがこれだけの電流を供給できるかどうかは、接続先によって異なります)。
ほとんどの場合、VBUS を5V 入力に、GND をグランドに、D+とD- を期待どおりに接続できます。CC ピンと SBU ピンを監視して、ケーブルの極性を決定したり、サイドバンド データを送信したりできます。または、切断したままにすることもできます。
スリムな USB C ビルドが必要な場合は、PCBA をまたぐ「沈み込み」タイプのコネクタを使用すると、ビルドを超スリムに保つことができます。このブレークアウトは、USB タイプ C コネクタのすべての接点を提供しますが、 従来の「水平」USB-C ブレークアウトや垂直バージョンよりも低くなっています。
USB Cは、対称/リバーシブルコネクタ、より多くのデータピン、およびより高い電流出力能力を備えています。しかし、ほとんどの開発者にとって、古いUSBで慣れ親しんだピンの使用法は問題なく機能します。このブレークアウトは、必要なすべての基本機能と、ダウンストリーム接続用の従来のUSB 2.0を模倣した抵抗構成を提供します。
CCピンの 2 つの 5.1K 抵抗は、 アップストリーム ポートに 5V および最大 1.5A を供給するように指示します (アップストリームがこれだけの電流を供給できるかどうかは、接続先によって異なります)。
ほとんどの場合、VBUS を5V 入力に、GND をグランドに、D+とD- を期待どおりに接続できます。CC ピンと SBU ピンを監視して、ケーブルの極性を決定したり、サイドバンド データを送信したりできます。または、切断したままにすることもできます。
