3DUILAB-002

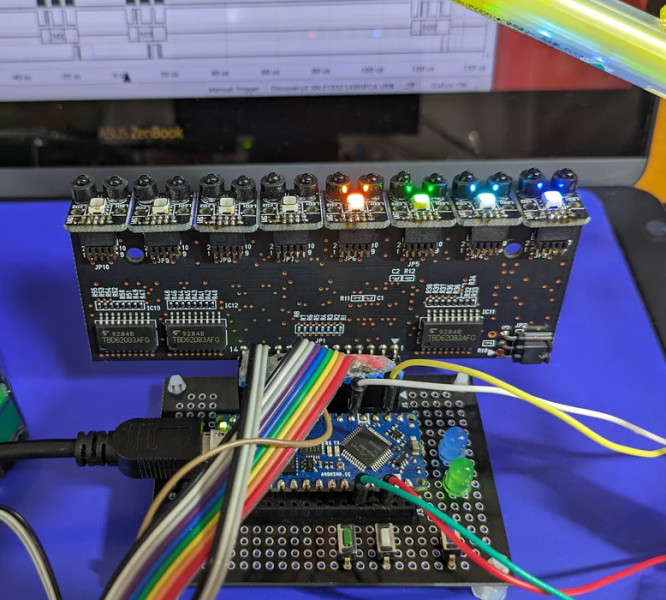

【9152】双方向ハンドセンサー(書込済Arduino Nano Everyバンドル版)
赤外線で手の動く方向、速度、位置を立体的に検出する非接触空間センサー「双方向ハンドセンサー」に、プログラム書込済マイコン(Arduino Nano Every)がバンドルされた商品です。マイクロUSBケーブルを繋ぐだけでセンサーが反応します。
特徴
斬新なスイッチングフォトリフレクタ方式です。赤外線LEDを瞬間的に発光させ反射した光を12 bit ADコンバータで読みます
高速なので手の動きをリアルタイムに検出できます。フィギュアなどをセンシングした手の動きに合わせて制御するとシステムが魔法のように感じられます
全てのピンでロジック・アナライザなどによる観測が可能です
双方向ハンドセンサー 発売から3年で確認できたこと:
2年2ヶ月の常温連続動作で故障なく継続中(2023年7月現在)
クレームや発火などの致命的な問題はありません
同じ原理の動画をYouTubeやSNSで見たことがありません。たぶん世界初の技術です
非接触スイッチ、非接触タッチパネル、動作検出システムなど新しい応用の可能性があります
仕様
検出方式:スイッチングフォトリフレクタ方式(レーザー光ではない)
スイッチングフォトリフレクタの説明ページ
センサーの感度は微調整可能です
センサーは10pinリボンケーブルで延長し移動できます
検出距離:20 cm以上
ピンポイントにセンシングして、物体の速度と方向を検出可能
正確な距離は測定できません(反射光の強さは距離に比例しないため)
スキャン間隔:1.2 ms(8センサー)
各センサーの近くにカラーLEDを実装
並列接続:本体基板を並列接続できます
16個まで動作確認済み
コントローラ:本商品はプログラム書込済のArduino Nano Everyがバンドルされます
コントローラ基板にはユーザにて回路を追加できる2.54mmピッチのユニバーサル基板風ランド部があります
特徴
斬新なスイッチングフォトリフレクタ方式です。赤外線LEDを瞬間的に発光させ反射した光を12 bit ADコンバータで読みます
高速なので手の動きをリアルタイムに検出できます。フィギュアなどをセンシングした手の動きに合わせて制御するとシステムが魔法のように感じられます
全てのピンでロジック・アナライザなどによる観測が可能です
双方向ハンドセンサー 発売から3年で確認できたこと:
2年2ヶ月の常温連続動作で故障なく継続中(2023年7月現在)
クレームや発火などの致命的な問題はありません
同じ原理の動画をYouTubeやSNSで見たことがありません。たぶん世界初の技術です
非接触スイッチ、非接触タッチパネル、動作検出システムなど新しい応用の可能性があります
仕様
検出方式:スイッチングフォトリフレクタ方式(レーザー光ではない)
スイッチングフォトリフレクタの説明ページ
センサーの感度は微調整可能です
センサーは10pinリボンケーブルで延長し移動できます
検出距離:20 cm以上
ピンポイントにセンシングして、物体の速度と方向を検出可能
正確な距離は測定できません(反射光の強さは距離に比例しないため)
スキャン間隔:1.2 ms(8センサー)
各センサーの近くにカラーLEDを実装
並列接続:本体基板を並列接続できます
16個まで動作確認済み
コントローラ:本商品はプログラム書込済のArduino Nano Everyがバンドルされます
コントローラ基板にはユーザにて回路を追加できる2.54mmピッチのユニバーサル基板風ランド部があります
