商品詳細
画像クリックで拡大します
DFROBOT-SEN0216

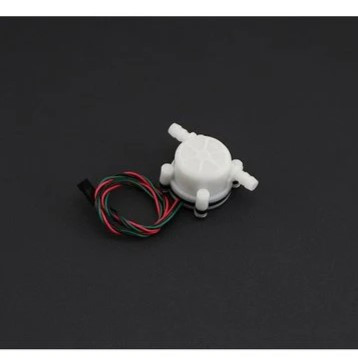

【5075】Gravity - Arduino用デジタル水量センサ(1/8インチ)
通過した液量を測定するArduino用の水量センサです。
センサは、プラスチック製バルブ本体、流量ローター、ホールセンサから構成されています。一般に流入側で使用し、液体が流入すると磁気ローターが回転します。流量とともに回転数が変化するため、流量を測定することができます。回転数はPWM信号で出力されます。
マイコンに接続してコーヒーメーカーやスプリンクラーなど複数デバイスをモニターし、水量をコントロールする、といった用途に使えます。
注意
6 mm径のホースが推奨です。
腐食性薬品は触れさせないでください。
本装置は直立(傾き5度以内)状態で取り付けてください。
装置への損傷を避けるため、液温は120 ℃未満にしてください。
仕様
内径:4 mm
外径:7 mm
防水圧力:＜0.8 MPa
水量範囲:0.3 ~ 6 L/min
電圧範囲:5 ~ 12 V
動作電流:15 mA(DC 5V)
絶縁抵抗:＞100 MΩ
精度:±5 %(0.3 ~ 3 L/min)
出力パルス ハイレベル:＞4.5 VDC(DC 入力電圧 5 V)
出力パルス ローレベル:＜0.5 VDC(DC 入力電圧 5 V)
出力パルスデューティー比:50% ± 10 %
水量式:1 L = 5880 矩形波
動作湿度範囲:35 % ~ 90% RH(結露なきこと)
寸法:58 x 35 x 26 mm
重量:30 g
内容物
1 x Gravity - Arduino用デジタル水量センサ(1/8インチ)
センサは、プラスチック製バルブ本体、流量ローター、ホールセンサから構成されています。一般に流入側で使用し、液体が流入すると磁気ローターが回転します。流量とともに回転数が変化するため、流量を測定することができます。回転数はPWM信号で出力されます。
マイコンに接続してコーヒーメーカーやスプリンクラーなど複数デバイスをモニターし、水量をコントロールする、といった用途に使えます。
注意
6 mm径のホースが推奨です。
腐食性薬品は触れさせないでください。
本装置は直立(傾き5度以内)状態で取り付けてください。
装置への損傷を避けるため、液温は120 ℃未満にしてください。
仕様
内径:4 mm
外径:7 mm
防水圧力:＜0.8 MPa
水量範囲:0.3 ~ 6 L/min
電圧範囲:5 ~ 12 V
動作電流:15 mA(DC 5V)
絶縁抵抗:＞100 MΩ
精度:±5 %(0.3 ~ 3 L/min)
出力パルス ハイレベル:＞4.5 VDC(DC 入力電圧 5 V)
出力パルス ローレベル:＜0.5 VDC(DC 入力電圧 5 V)
出力パルスデューティー比:50% ± 10 %
水量式:1 L = 5880 矩形波
動作湿度範囲:35 % ~ 90% RH(結露なきこと)
寸法:58 x 35 x 26 mm
重量:30 g
内容物
1 x Gravity - Arduino用デジタル水量センサ(1/8インチ)
