NORULAB-097

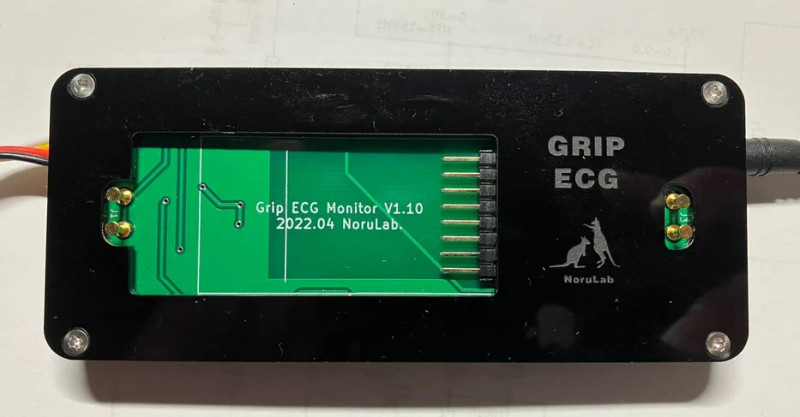

【8119】グリップ心電図センサユニット - GRIP-ECGSENS03
左右の電極ピンを左右の手で握ることで四肢第Ⅰ誘導の心電図(ECG)波形をアナログ出力するアンプユニットです。指で押さえるよりも握る方が電極への接触が安定することから作成しました。
高価なディスポ電極が必要ありません。M5StickC Plusをそのまま装着できる他、GROVE互換端子を用意しているので外部のM5StickC PlusやWioTerminalなどのデバイスで波形を取得することができます。
電源は装着M5StickCPlusあるいはGROVE互換端子から供給します。安定に計測するために接続しているデバイスは内蔵バッテリや電池を使用してください。
特徴
GAIN=508 , フィルタ0.5 Hz～36 Hz(理論値)
外部電源はGROVE互換端子から3.3 V～5 V供給
アナログ出力(1 VのOFFSET付)
電極は内蔵ピン(金メッキ)2対
ケースサイズ:110 mm×46 mm×12 mm(電極ピンの高さを除く)
高価なディスポ電極が必要ありません。M5StickC Plusをそのまま装着できる他、GROVE互換端子を用意しているので外部のM5StickC PlusやWioTerminalなどのデバイスで波形を取得することができます。
電源は装着M5StickCPlusあるいはGROVE互換端子から供給します。安定に計測するために接続しているデバイスは内蔵バッテリや電池を使用してください。
特徴
GAIN=508 , フィルタ0.5 Hz～36 Hz(理論値)
外部電源はGROVE互換端子から3.3 V～5 V供給
アナログ出力(1 VのOFFSET付)
電極は内蔵ピン(金メッキ)2対
ケースサイズ:110 mm×46 mm×12 mm(電極ピンの高さを除く)
注意
GROVEケーブル・マイコンユニットなどは付属しません。
M5StackBasicやCore2のGROVE互換端子のアナログ入力は使えません。
ホビー・教育用に設計しています。医学・臨床・研究用には使用しないでください。
この商品は医療器具ではありません。また医療器具やその付属品のように設計されておりません。
振幅の大きさは、電極位置や個人差があります。
【欠品中】GROVEケーブル・マイコンユニットなどは付属しません。
M5StackBasicやCore2のGROVE互換端子のアナログ入力は使えません。
ホビー・教育用に設計しています。医学・臨床・研究用には使用しないでください。
この商品は医療器具ではありません。また医療器具やその付属品のように設計されておりません。
振幅の大きさは、電極位置や個人差があります。
