M5STACK M5STACK-M034
【6782】M5Stack用ECGモジュール 13.2(AD8232)ケーブル・パッド付き
本製品は医療機器ではありません。また、医療用途に用いることはできません。

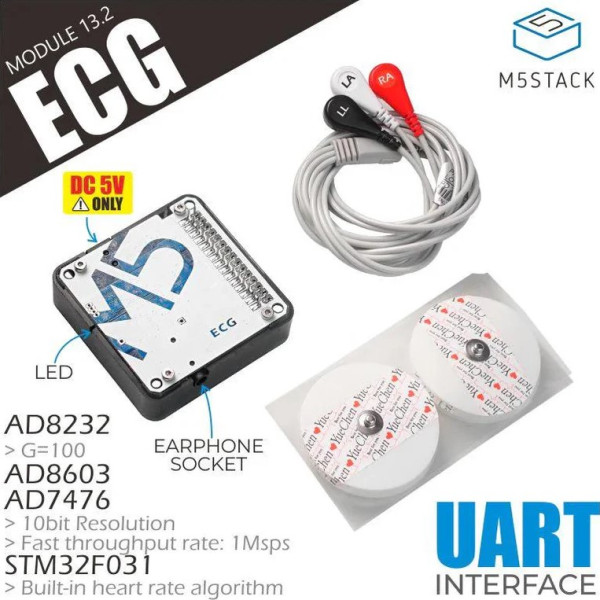

心拍を検出して心電図信号を出力できるM5Stack用の心拍モニターユニットです。心電図(ECG)は心電計を用いて、周期中の心臓の電気的活動変化を記録する技術です。
センサ部で心拍数のモニタリングを行い、収集したECG信号を10ビットADCでデジタル信号に変換し、心拍統計アルゴリズムを内蔵したSTM32で信号処理を行い、最終的にシリアル通信によって出力されます。信号の出力に関しては、フロントエンド/デジタル絶縁が施されており、機器の安全性や安定性を高めます。
注意:本製品の電源入力は5 Vのみです。運用時には電池での運用を心がけ、また本製品を搭載したM5Stack本体を給電のためUSBで接続する場合、感電防止のため、ACとは絶対に繋がないようにしてください。PCと接続する場合にも、PCのACアダプタは抜いて、電池のみでの運用としてください。以上、けがや故障を防ぐために厳守してください。
特徴
ADIフロントエンド内蔵(高利得 G=100、DCブロッキング機能付き)
シリアルデータ入力
心拍統計モニタリング
フロントエンド/デジタル絶縁設計
高精度オペアンプ
通信方式:UART 115200 bps
製品寸法: 54 × 54 × 13.2mm
パッケージ寸法:105 × 65 × 40 mm
内容物
1x ECG Module
3x ECG 電極
6x 粘着パッド
心拍を検出して心電図信号を出力できるM5Stack用の心拍モニターユニットです。心電図(ECG)は心電計を用いて、周期中の心臓の電気的活動変化を記録する技術です。
センサ部で心拍数のモニタリングを行い、収集したECG信号を10ビットADCでデジタル信号に変換し、心拍統計アルゴリズムを内蔵したSTM32で信号処理を行い、最終的にシリアル通信によって出力されます。信号の出力に関しては、フロントエンド/デジタル絶縁が施されており、機器の安全性や安定性を高めます。
注意:本製品の電源入力は5 Vのみです。運用時には電池での運用を心がけ、また本製品を搭載したM5Stack本体を給電のためUSBで接続する場合、感電防止のため、ACとは絶対に繋がないようにしてください。PCと接続する場合にも、PCのACアダプタは抜いて、電池のみでの運用としてください。以上、けがや故障を防ぐために厳守してください。
特徴
ADIフロントエンド内蔵(高利得 G=100、DCブロッキング機能付き)
シリアルデータ入力
心拍統計モニタリング
フロントエンド/デジタル絶縁設計
高精度オペアンプ
通信方式:UART 115200 bps
製品寸法: 54 × 54 × 13.2mm
パッケージ寸法:105 × 65 × 40 mm
内容物
1x ECG Module
3x ECG 電極
6x 粘着パッド
