CRESCENT-006

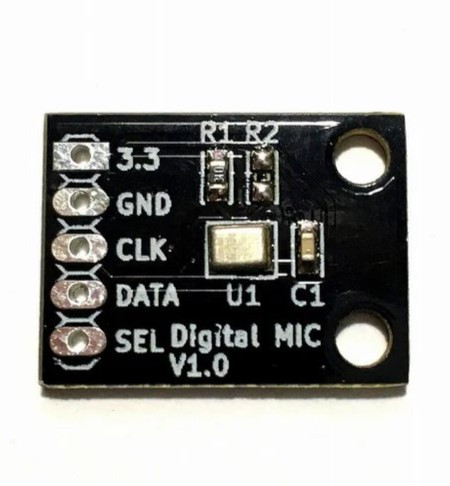

【3379】デジタル出力MEMSマイク変換基板
Knowles社製のデジタル出力MEMSマイクSPH0641LU4H-1を搭載した、ピッチ変換モジュールです。ピン間隔は2.54 mm。
可聴音から超音波まで(100 Hz～80 kHz)の幅広い帯域を高感度にセンシングすることが可能です。超音波センサや超音波通信などに使用可能です。
デジタルPDM出力のため、マイコン等がPDM入力を利用できる必要があります。I2SやSPIでもデータを受けることはできますが、受けた後にSINCフィルタなどのデジタル処理が必要です。
STMicroelectronics社のSTM32L4シリーズにのみ搭載されているDFSDMモジュール(Digital Filter for Sigma-Delta modulators)を使用すると、デジタルマイクのPDM入力をAD変換のように簡単に受信、処理することが可能です。ST Nucleo Board STM32L476RGT6での利用例はこちら。
マイク穴は基板裏面の丸印部分です。
特徴
電源電圧:1.5 V～3.6 V
固定穴:M3 x 2、10 mmピッチ
可聴音から超音波まで(100 Hz～80 kHz)の幅広い帯域を高感度にセンシングすることが可能です。超音波センサや超音波通信などに使用可能です。
デジタルPDM出力のため、マイコン等がPDM入力を利用できる必要があります。I2SやSPIでもデータを受けることはできますが、受けた後にSINCフィルタなどのデジタル処理が必要です。
STMicroelectronics社のSTM32L4シリーズにのみ搭載されているDFSDMモジュール(Digital Filter for Sigma-Delta modulators)を使用すると、デジタルマイクのPDM入力をAD変換のように簡単に受信、処理することが可能です。ST Nucleo Board STM32L476RGT6での利用例はこちら。
マイク穴は基板裏面の丸印部分です。
特徴
電源電圧:1.5 V～3.6 V
固定穴:M3 x 2、10 mmピッチ
