スイッチサイエンス SSCI-027403

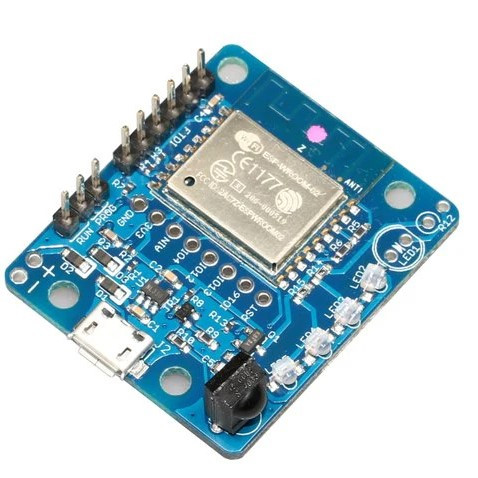

【2740】ESPr® IR 赤外線リモコン
ESP-WROOM-02搭載のフラッシュは2MBです。
ESP-WROOM-02 Wi-Fiモジュールと赤外線LED、赤外線リモコン受信モジュールを搭載したボードです。Wi-Fiを使ってエアコンなどをコントロールできるようになります。
赤外線リモコン受信モジュールも搭載していますので、プログラム次第で使いたい機器のリモコンコードを学習させることも可能です。
プログラムの書き込み、実行の切替はジャンパソケットの差し替えで行います。プログラムの書き込みにはFTDI USBシリアル変換アダプター(5V/3.3V切り替え機能付き)が必要です。
file
仕様
ESP-WROOM-02 Wi-Fiモジュール搭載
電源:
Micro USB (DC 5 V 給電のみ)
VIN端子(DC 3.7～6 V)
赤外線LED x 4個搭載 (GPIO14に接続)
赤外線LED増設可能(LED1 R12)
赤外線リモコン受信モジュール搭載 (GPIO5に接続)
ファームウェア書き換え
別売のFTDI USBシリアル変換アダプター(5V/3.3V切り替え機能付き)を使用
ジャンパソケットでファームウェア書き込み、実行を切り替え
外部回路接続用ピン:
3.3Vout , GND
GPIO4 , GPIO12 , GPIO13 , GPIO16 , RESET
AIN : アナログ入力 (0～3.3 V) 抵抗分圧で0～1Vに変換済み
電源用LEDは非搭載
内容物
基板本体 x 1
ジャンパソケット x 1
ESP-WROOM-02 Wi-Fiモジュールと赤外線LED、赤外線リモコン受信モジュールを搭載したボードです。Wi-Fiを使ってエアコンなどをコントロールできるようになります。
赤外線リモコン受信モジュールも搭載していますので、プログラム次第で使いたい機器のリモコンコードを学習させることも可能です。
プログラムの書き込み、実行の切替はジャンパソケットの差し替えで行います。プログラムの書き込みにはFTDI USBシリアル変換アダプター(5V/3.3V切り替え機能付き)が必要です。
file
仕様
ESP-WROOM-02 Wi-Fiモジュール搭載
電源:
Micro USB (DC 5 V 給電のみ)
VIN端子(DC 3.7～6 V)
赤外線LED x 4個搭載 (GPIO14に接続)
赤外線LED増設可能(LED1 R12)
赤外線リモコン受信モジュール搭載 (GPIO5に接続)
ファームウェア書き換え
別売のFTDI USBシリアル変換アダプター(5V/3.3V切り替え機能付き)を使用
ジャンパソケットでファームウェア書き込み、実行を切り替え
外部回路接続用ピン:
3.3Vout , GND
GPIO4 , GPIO12 , GPIO13 , GPIO16 , RESET
AIN : アナログ入力 (0～3.3 V) 抵抗分圧で0～1Vに変換済み
電源用LEDは非搭載
内容物
基板本体 x 1
ジャンパソケット x 1
