POLOLU-4052

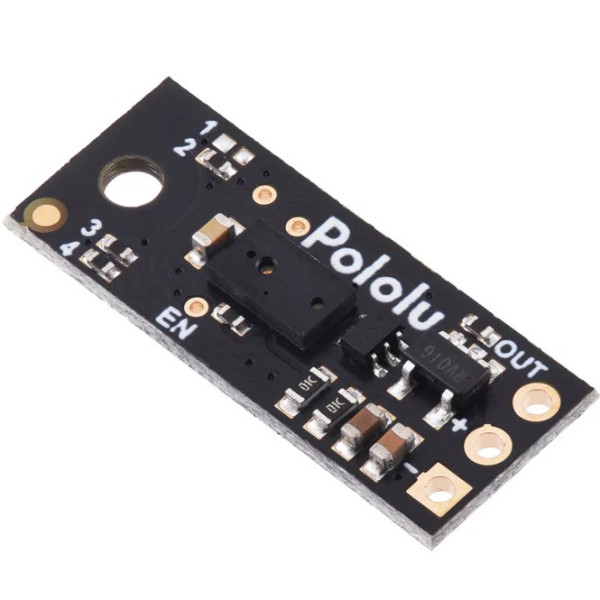

【7015】Pololuデジタル距離センサ(最大距離 10 cm)物体検出型
10 cm以内の物体を検出し、デジタル出力のハイ/ローで物体検出/未検出で伝える距離センサです。動作電圧は3.0 Vから5.5 Vです。2.54 mmピン間隔なので、標準的なブレッドボードや2.54 mmユニバーサル基板で簡単に使用できます。本センサは近接物体の迅速な検出に向いており、検出距離内の物体検出を連続して伝えます。
本センサは、照準線沿いの検出範囲内に物体が存在するかだけを判別し、距離は測定できません。
上図のように、物体が閾値を通過時に確実に遷移できるよう、最大距離閾値にはヒステリシスがあります。
本センサは、目に安全な赤外線レーザー光線の放出パルスが近接物体に到達する時間を正確に測定する短距離センサモジュールを使用します。このため、センサ性能は物体の反射率や周辺照明条件とはほぼ独立しています(反射率が極端に低い物体では距離は短くなります)。
応用例
ブレークビーム(遮光)センサまたはフォトゲートの代用品
ロボット用非接触バンパーまたは障害物検出器
デバイス/プロセスアクティベート用非接触インターフェース部品
通過物体のカウンターまたはタイマー
仕様
動作電圧:3.0 V ～ 5.5 V
消費電流:30 mA (有効時、標準値)、約 0.4 mA(無効時)
最大距離: 10 cm
更新頻度:115 Hz (8.7 ms周期)
視野角 (FOV): 15° (標準値)
物体の反射率と周辺条件により変化。
出力タイプ:デジタル信号
寸法:21.6 × 8.9 × 3.1 mm
詳細は寸法図(192k pdf)をご覧ください
重量 : 0.4 g
詳細は下記リンク内ページをご覧ください。
本センサは、照準線沿いの検出範囲内に物体が存在するかだけを判別し、距離は測定できません。
上図のように、物体が閾値を通過時に確実に遷移できるよう、最大距離閾値にはヒステリシスがあります。
本センサは、目に安全な赤外線レーザー光線の放出パルスが近接物体に到達する時間を正確に測定する短距離センサモジュールを使用します。このため、センサ性能は物体の反射率や周辺照明条件とはほぼ独立しています(反射率が極端に低い物体では距離は短くなります)。
応用例
ブレークビーム(遮光)センサまたはフォトゲートの代用品
ロボット用非接触バンパーまたは障害物検出器
デバイス/プロセスアクティベート用非接触インターフェース部品
通過物体のカウンターまたはタイマー
仕様
動作電圧:3.0 V ～ 5.5 V
消費電流:30 mA (有効時、標準値)、約 0.4 mA(無効時)
最大距離: 10 cm
更新頻度:115 Hz (8.7 ms周期)
視野角 (FOV): 15° (標準値)
物体の反射率と周辺条件により変化。
出力タイプ:デジタル信号
寸法:21.6 × 8.9 × 3.1 mm
詳細は寸法図(192k pdf)をご覧ください
重量 : 0.4 g
詳細は下記リンク内ページをご覧ください。
