Pololu POLOLU-5340

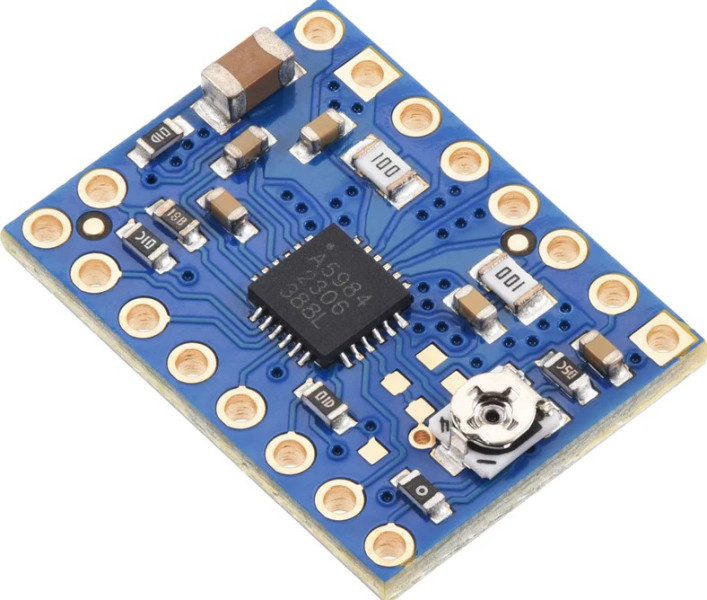

【9932】電流調整機能付 A5984搭載ステッピングモータドライバ
Allegro製A5984 ステッピングモータドライバ搭載のドライバキャリアです。電流制限を設定するためのポテンショメータを備えています。放熱性能を向上させる4層PCBのため、ヒートシンクやファンなしでも、動作させることができます。
※ピンヘッダは付属していません
特徴
8 V～40 Vと広い供給電圧範囲に対応
電流制限オプションを調整し、適切な最大電流出力が選択できます。
Adaptive Percent Fast Decay(APFD)電流制御アルゴリズムを搭載しているため、電流減衰量を調整して、モータ電流波形を自動的に最適化します。
サーマルシャットダウン、過電流保護、低電圧誤動作防止などの機能を搭載
はんだ付け可能なGNDパッドがPCB下部に設置されています。
仕様
最小動作電圧:8 V
最大動作電圧:40 V
1相あたりの連続電流:1.2 A
1相あたりの最大電流:2 A
最小ロジック電圧:2.5 V
最大ロジック電圧:5.5 V
電流制限:調整可能(ポテンショメータ)、最大連続 1.2 A
逆電圧保護:なし
サイズ:15.24 x 30.32 mm
重量:1.4 g
マイクロステップ
本製品には、マイクロステップ機能が搭載されており、MS1、MS2、MS3ピンにHIGH、LOWを選択して入力することで、ステップ解像度を選択することができます。
MS1 MS2 MS3 マイクロステップ解像度
LOW LOW LOW 100%電流でフルステップ
LOW LOW HIGH 100%電流のハーフステップ(非循環ハーフステップ)
LOW HIGH LOW 1/16ステップ
LOW HIGH HIGH 1/32ステップ
HIGH LOW LOW 修正フルステップ(電流の71%)
HIGH LOW HIGH 修正ハーフステップ(円形)
HIGH HIGH LOW 1/4ステップ
HIGH HIGH HIGH 1/8ステップ
内容物
1 x A5984搭載ステッピングモータドライバ
詳細は販売元ページをご覧ください。
※ピンヘッダは付属していません
特徴
8 V～40 Vと広い供給電圧範囲に対応
電流制限オプションを調整し、適切な最大電流出力が選択できます。
Adaptive Percent Fast Decay(APFD)電流制御アルゴリズムを搭載しているため、電流減衰量を調整して、モータ電流波形を自動的に最適化します。
サーマルシャットダウン、過電流保護、低電圧誤動作防止などの機能を搭載
はんだ付け可能なGNDパッドがPCB下部に設置されています。
仕様
最小動作電圧:8 V
最大動作電圧:40 V
1相あたりの連続電流:1.2 A
1相あたりの最大電流:2 A
最小ロジック電圧:2.5 V
最大ロジック電圧:5.5 V
電流制限:調整可能(ポテンショメータ)、最大連続 1.2 A
逆電圧保護:なし
サイズ:15.24 x 30.32 mm
重量:1.4 g
マイクロステップ
本製品には、マイクロステップ機能が搭載されており、MS1、MS2、MS3ピンにHIGH、LOWを選択して入力することで、ステップ解像度を選択することができます。
MS1 MS2 MS3 マイクロステップ解像度
LOW LOW LOW 100%電流でフルステップ
LOW LOW HIGH 100%電流のハーフステップ(非循環ハーフステップ)
LOW HIGH LOW 1/16ステップ
LOW HIGH HIGH 1/32ステップ
HIGH LOW LOW 修正フルステップ(電流の71%)
HIGH LOW HIGH 修正ハーフステップ(円形)
HIGH HIGH LOW 1/4ステップ
HIGH HIGH HIGH 1/8ステップ
内容物
1 x A5984搭載ステッピングモータドライバ
詳細は販売元ページをご覧ください。
