SparkFun PRT-26993

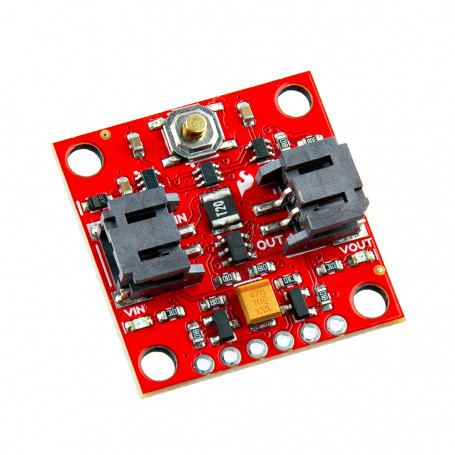

SparkFun Soft Power Switch - JST 2mm
SparkFun Soft Power Switchは、ソフトウェア フィードバックと制御を備えたパッシブなハード オン/オフ スイッチです。
言い換えれば、ラップトップのオン/オフ スイッチのようなものです。
押すだけでシステムがオンになります。
もう一度押すと (MCU の介入により) システムをオフにできます。
問題が発生した場合は、ボタンを約 10 秒間押し続けると、強制的に電源がオフになります。
内蔵バッテリーを使用して何かを構築していて、優れた電源ボタンが必要な場合は、このボードが必要です。
このバージョンには、JST PH 2mm バッテリー コネクタがあります。
ソフト パワー スイッチは、Texas Instruments の堅牢な完全デジタル設計に基づいており、信頼性が高く効率的です。
過電流保護用の自己リセット 2A ヒューズ、視覚的なフィードバック用の入力および出力 LED、およびバッテリ電力を節約する非常に低い静止電流消費を備えています。
PUSH ピンと OFF ピンをマイクロコントローラに接続してボタンの押下を監視し、制御されたシャットダウン シーケンスを開始し、スムーズな電源オフ プロセスを実現します。
起動時間と電源オフ時間をカスタマイズして、完璧なユーザー エクスペリエンスを実現できます。
ソフト パワー スイッチはバッテリー充電をサポートしているため、バッテリーを簡単に補充しながらプロジェクトに電力を供給できます。
JST PH 2mm バッテリー コネクタ用に設計されており、最大 5.5V の電圧で動作します。
■ 仕様
入力電圧: 最大5.5V、最小1.8V(通常、単一セルのLiPoバッテリーから3.7V程度)
最大電流消費量: 連続 2A、ピーク 4A (ヒューズ保護)
SIL2308 N&P チャネル MOSFET:
70mΩ(0.070オーム)標準Pチャネル オン抵抗
非常に低い静止電流: <1µA @ 3.75V、VIN LED 無効
2ピンJST直角コネクタ2個
VIN
VOUT
バッテリー充電をサポート
瞬間プッシュボタン内蔵 ハードオーバーライド: ボタンを約10秒間押し続けます
ブレイクアウトPTH:
GND、VIN、VOUT
BTN: 必要に応じて、BTNとGNDの間に外部ボタンを接続します
PUSH: オープンドレイン出力、プルアップが必要、ローはボタンが押されたことを示す
OFF: 出力をオフにするにはハイに駆動します
LED: VIN および VOUT (必要に応じて無効にできます)
ジャンパー:
入力電源LED
出力電力LED
寸法: 1.0インチ x 1.0インチ (25.4mm x 25.4mm)
重量: 3.10g
言い換えれば、ラップトップのオン/オフ スイッチのようなものです。
押すだけでシステムがオンになります。
もう一度押すと (MCU の介入により) システムをオフにできます。
問題が発生した場合は、ボタンを約 10 秒間押し続けると、強制的に電源がオフになります。
内蔵バッテリーを使用して何かを構築していて、優れた電源ボタンが必要な場合は、このボードが必要です。
このバージョンには、JST PH 2mm バッテリー コネクタがあります。
ソフト パワー スイッチは、Texas Instruments の堅牢な完全デジタル設計に基づいており、信頼性が高く効率的です。
過電流保護用の自己リセット 2A ヒューズ、視覚的なフィードバック用の入力および出力 LED、およびバッテリ電力を節約する非常に低い静止電流消費を備えています。
PUSH ピンと OFF ピンをマイクロコントローラに接続してボタンの押下を監視し、制御されたシャットダウン シーケンスを開始し、スムーズな電源オフ プロセスを実現します。
起動時間と電源オフ時間をカスタマイズして、完璧なユーザー エクスペリエンスを実現できます。
ソフト パワー スイッチはバッテリー充電をサポートしているため、バッテリーを簡単に補充しながらプロジェクトに電力を供給できます。
JST PH 2mm バッテリー コネクタ用に設計されており、最大 5.5V の電圧で動作します。
■ 仕様
入力電圧: 最大5.5V、最小1.8V(通常、単一セルのLiPoバッテリーから3.7V程度)
最大電流消費量: 連続 2A、ピーク 4A (ヒューズ保護)
SIL2308 N&P チャネル MOSFET:
70mΩ(0.070オーム)標準Pチャネル オン抵抗
非常に低い静止電流: <1µA @ 3.75V、VIN LED 無効
2ピンJST直角コネクタ2個
VIN
VOUT
バッテリー充電をサポート
瞬間プッシュボタン内蔵 ハードオーバーライド: ボタンを約10秒間押し続けます
ブレイクアウトPTH:
GND、VIN、VOUT
BTN: 必要に応じて、BTNとGNDの間に外部ボタンを接続します
PUSH: オープンドレイン出力、プルアップが必要、ローはボタンが押されたことを示す
OFF: 出力をオフにするにはハイに駆動します
LED: VIN および VOUT (必要に応じて無効にできます)
ジャンパー:
入力電源LED
出力電力LED
寸法: 1.0インチ x 1.0インチ (25.4mm x 25.4mm)
重量: 3.10g
ご留意ください:
5.5V までしか動作しません。(Mk1 は 12V まで動作します。)
DC 負荷で動作するように設計されています。
残念ながら、このボードは AC 負荷用に設計されていません。
