DFROBOT DFROBOT-DFR0952

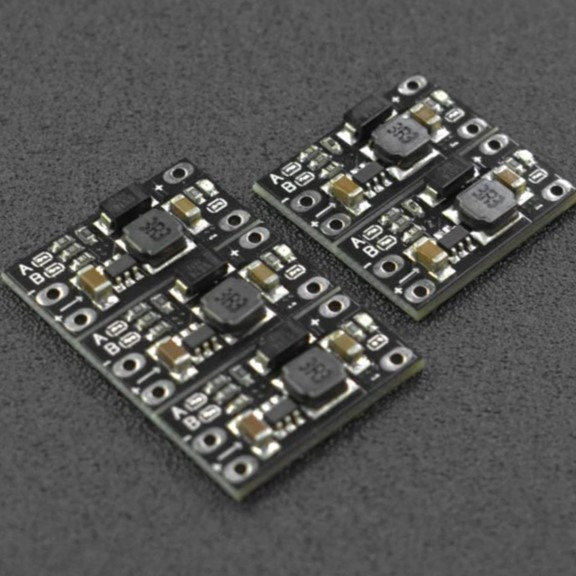

【8602】DC-DC 昇圧モジュール(5個入)
このモジュールは2.5 ~ Voutまでの入力電圧を80%以上の効率で昇圧します。出力電圧は基板上の接続を切り替えることで変更することができ5、8、9、12 Vに設定できます。小型な為、開発中のモジュールに組み込みやすくなっています。また、電源LEDがついているため現在の動作状況を把握もできます。基板裏側には設定切り替え用の表が印刷されており、基板の部品実装面の左上にあるA、Bの設定用配線をはんだごてで切り替えることで設定できます。デフォルトでは12 Vに設定されています。
注意
逆接続保護を組み込んでいない為、電源を入力する際には今一度接続を確認して下さい。
入力電圧は必ず出力電圧以下になるようにしてください。破損する恐れがあります。
機能
入力電圧:2.5 ~ Vout(入力電圧は出力電圧より小さくなるようにしてください)
出力電圧:5 / 8 / 9 / 12 V(デフォルトでは12 V)
出力電流:
3.7 V入力
5 V 1 A
8 V 0.5 A
9 V 0.45 A
12 V 0.3 A
5 V入力
8 V 0.7 A
9 V 0.6 A
12 V 0.5 A
変換効率:80%以上
内容物
5 x DC-DC 昇圧モジュール
注意
逆接続保護を組み込んでいない為、電源を入力する際には今一度接続を確認して下さい。
入力電圧は必ず出力電圧以下になるようにしてください。破損する恐れがあります。
機能
入力電圧:2.5 ~ Vout(入力電圧は出力電圧より小さくなるようにしてください)
出力電圧:5 / 8 / 9 / 12 V(デフォルトでは12 V)
出力電流:
3.7 V入力
5 V 1 A
8 V 0.5 A
9 V 0.45 A
12 V 0.3 A
5 V入力
8 V 0.7 A
9 V 0.6 A
12 V 0.5 A
変換効率:80%以上
内容物
5 x DC-DC 昇圧モジュール
