WIZNET-W55RP20-EVB-Pico

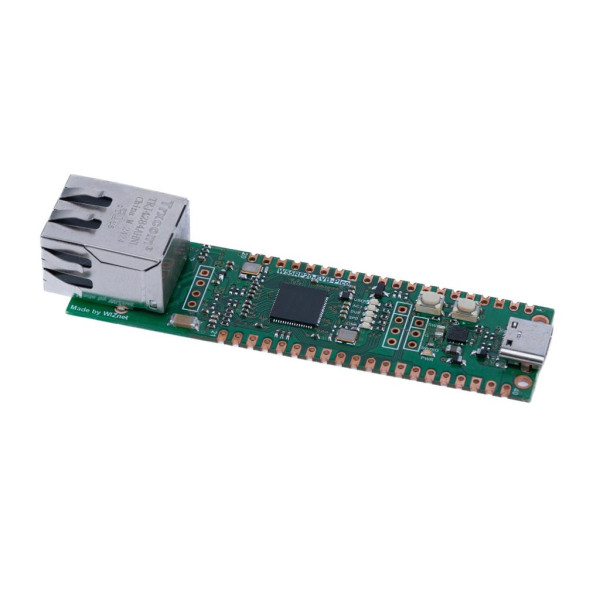

【10015】W55RP20-EVB-Pico - W55RP20評価基板

ハードウェアTCP/IP コントローラW5500とRP2040を組み合わせたチップW55RP20の評価基板です。Raspberry Pi PicoとW55000の機能が利用できます。

本製品対応のPoEモジュールはこちらです。

Raspberry Pi Pico互換機
Ethernet(W55RP20 ハードウェア TCP/IP CHIP)

仕様
W55RP20 マイクロコントローラ
デュアルコアArm Cortex-M0+(最大クロック133 MHz)
2 MBフラッシュメモリ内蔵
264 kB高性能SRAM(複数バンク)
外付けQuad-SPIフラッシュSIP(eXecute In Place)対応
高性能フルクロスバーバスファブリック
22マルチファンクションGPIO(内4ピンはADCに利用可)
I/O電圧:1.8～3.3V(PicoのIO電圧は3.3 V固定)
12ビット 500 ksps ADコンバータ(ADC)
各種デジタルペリフェラル
2 × UART、2 × I2C、2 × SPI、16 × PWM チャンネル
1 × タイマー(4アラーム付き)、1 × リアルタイムカウンタ
2 × プログラマブルIO(PIO)ブロック、ステートマシーン合計8セット
柔軟でユーザプログラム可能な高速IO
SDカードやVGAをエミュレーション可能
ハードウェア対応プロトコル:TCP、UDP、ICMP、IPv4、ARP、IGMP、PPPoE
同時に8個のハードウェアソケットに対応
TX / RXバッファに32 kBメモリ内蔵
高速SPI(SPI MODE 0/3)対応
USB Type-Cポート(電源/データ/フラッシュプログラミング用)
3ピンSWD(Serial Wire Debug)ポート
10 / 100 Ethernet PHY 内蔵
Auto Negotiation対応
Full / Half Duplex
10 / 100 Based
RJ45(POE対応)
内蔵DC/DCコンバータ(PWM/PFM)
PoE対応追加モジュール

W55RP20-EVB-PicoのピンはRP2040のGPIOに直結しており、Raspberry Pi Picoボードのピン配置と同一です。ただし、ボード内部で接続されているため、GPIO17、GPIO20、GPIO21、GPIO22、GPIO23、GPIO24、 GPIO25は利用できません。

W55RP20-EVB-Picoで内部使用されているW55RP20 GPIO
I/O ピン 説明
O GPIO16 DCDCモード選択ピン
I GPIO18 VBUSセンス
VBUS検出でHIGH、なければLOW
I GPIO29 ADC モード(ADC3)で VSYS/3を測定


GPIOとグラウンド以外に追加された7ピン
ピン番号 ピン 説明
PIN40 VBUS Micro-USB 入力電圧(micro-USB ポートpin 1に接続)
標準5 V
PIN39 VSYS メインシステム入力電圧
4.3 ～ 5.5 V。LDOで3.3 V生成のため使用
PIN37 3V3_EN LDO enableピン
LOW短絡で3.3 Vをdisable(RP2040とW5500もdisable)
PIN36 3V3 RP2040 とW5500への3.3 V電源
内蔵LDOで生成
PIN35 ADC_VREF ADC電源/基準電圧
3.3 V電源をフィルターしてW5500-EVB-Picoで生成
PIN33 AGND GPIO26～29のグラウンド基準
PIN30 RUN RP2040 enableピン
LOW短絡でRP2040リセット
